3D 表示

｜3D 表示｜

4 建物概要～ 16 屋根で設定した建物情報を 3D で表示します。

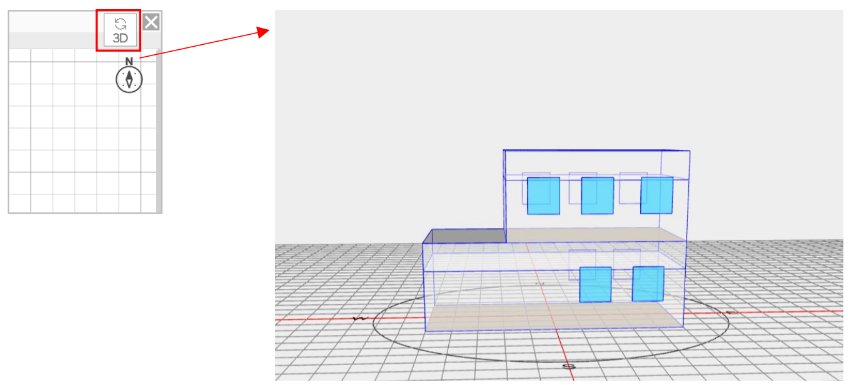

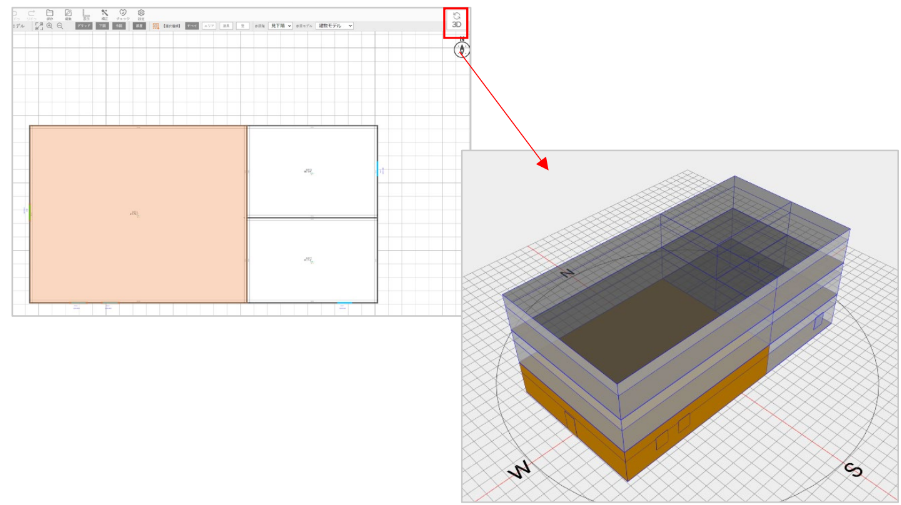

画面右上の「3D」ボタンをクリックして、3D を表示します。

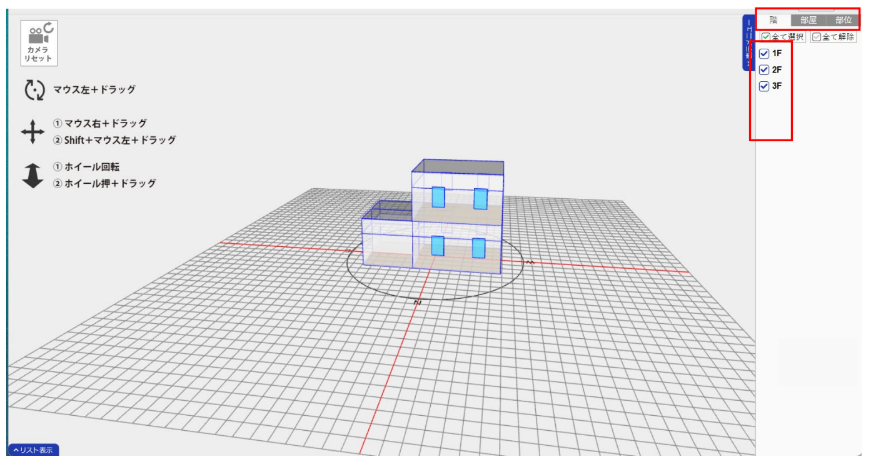

画面右の「表示メニュー」ボタンをクリックします。3D 表示しているものはチェックが入っています。「階」、「部屋」、「部位」タブの切り替えができ、単位ごとにチェックの有無で表示切り替えができます。

【タブ別イメージ】
【階】

【部屋】

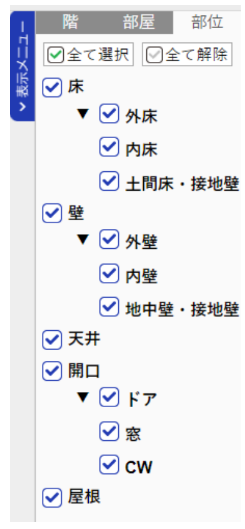

【部位】

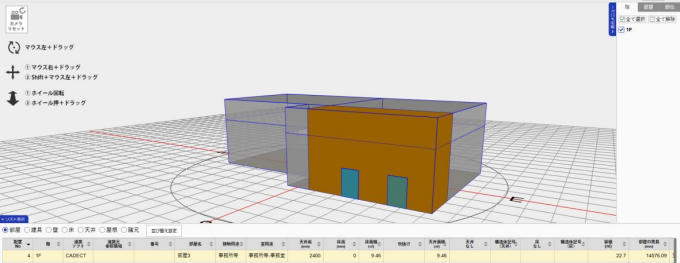

画面下部の「リスト表示」をクリックすると、部位ごとのリストが表示されます。

ラジオボタンで切り替えて、設定した情報を閲覧できます。
【表示メニュー】
部屋
建具
壁
床
天井
屋根
諸元

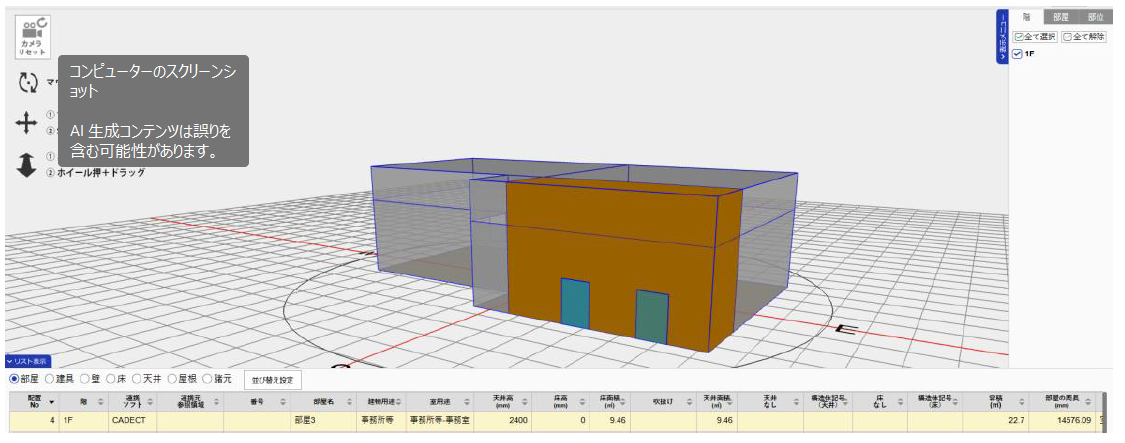

リスト表示から、強調して表示させたい行を選択すると、3D 表示画面に色付きで表示されます。

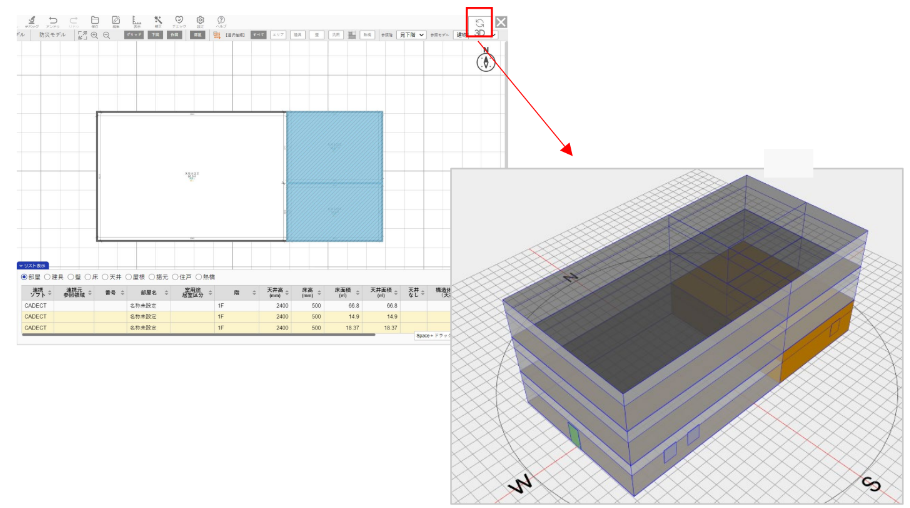

また、2D 表示のリスト表示から、または編集領域のエリア等を選択したまま、3D 表
示に遷移すると強調して表示されます。

【リスト表示から選択】

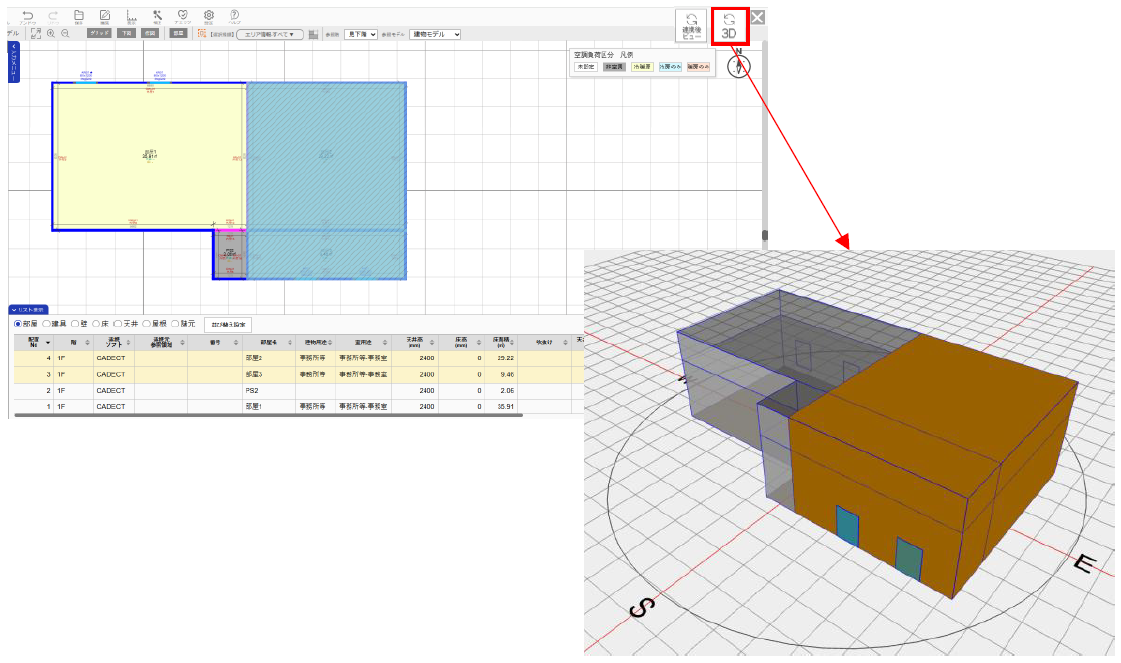

【編集領域から選択】

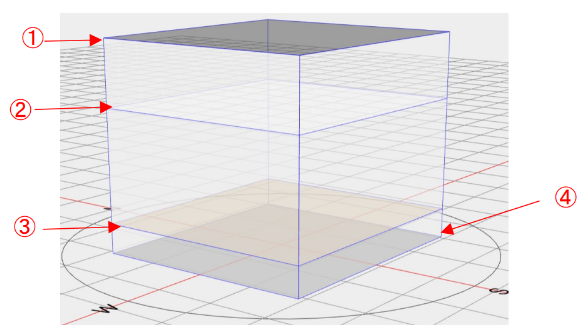

3D 上の部屋は、階高上、天井、床、階高下基準面の 4 階層を用いて色分けして表現されます。

【詳細情報】

①	階高上	灰色で表現します。部位の天井にチェックが入っている時に表示されます。
②	天井	白色で表現します。
③	床	茶色で表現します。
④	階高下基準面	灰色で表現します。部位の床にチェックが入っている時に表示されます。
