吹抜けの作図方法を教えてください
-

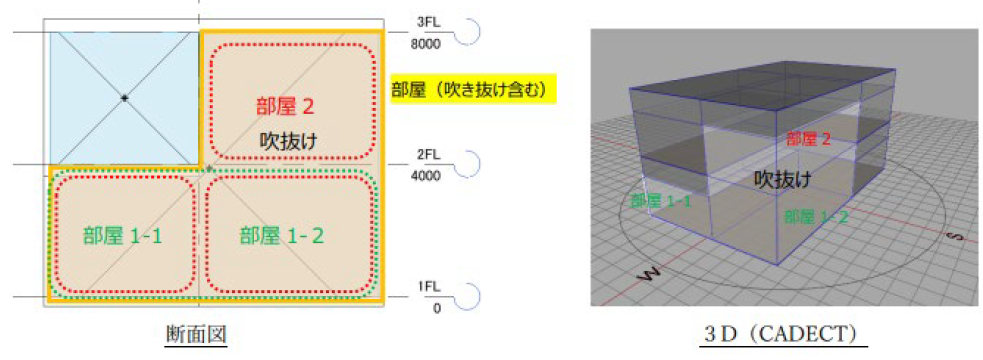

以下のような吹抜けの作図方法をご紹介します。
例）１・２階が吹抜けの場合
１．１階と２階にそれぞれ、同じエリア（領域）を入力
２．１階の『部屋1-2』エリアに『吹抜け（面積算入）』を設定
３．２階のエリアには『吹抜け（面積不算入）』を設定し、紐づく階に『1階』、エリアを『部屋1-2』を設定
Revit取り込み後の吹抜け設定については、 【B-LOOP for Revit モデリングガイド】の「吹抜け」の章を参照してください。
Tips!
例えば「部屋1-2」が間仕切りでエリアが分割されている場合でも、「部屋2」に間仕切りを追加する（部屋の形状を合わせる）必要はなく、上階のエリアを「吹抜け（面積不算入）」、下階のエリアを「吹抜け（面積参入）」 に設定することでご対応いただけます。
