円弧の作図方法を教えてください
-

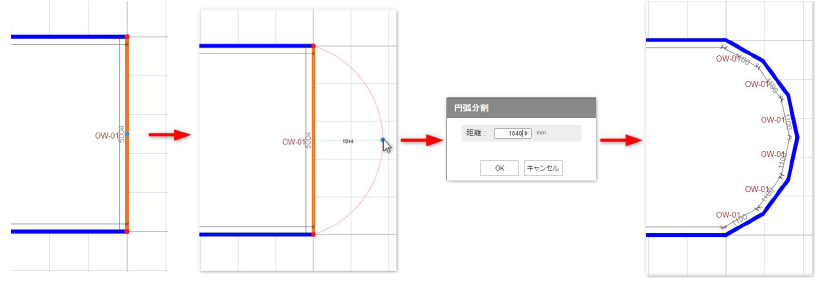

円弧を作成したい壁を選択し、オレンジ色になった状態で右クリック→「円弧」ボタンを押下します。
壁中央に青色の頂点が表示されるため、頂点を円弧の描きたい方向へマウスで引っ張ります。マウスを離すと「円弧分割」ダイアログが表示されるので、壁からの距離を入力し「OK」を押下すると、一辺の長さが等しい円弧が作成されます。
Tips!
作成される円弧は複数の直線の集まりで表現され、一辺の長さが1000mm以上の均等な値に設定されます。
なお、辺の数や直線の長さの指定はできかねます。
