Q25. 系統はどこで作成したらよいですか？

系統はどこで作成したらよいですか？

カテゴリメニュー「室/部材」の「空調系統」から作成できます。手順は以下の通りです。

１．サブ・ヘッダーメニューにて、「空調モデル」を選択

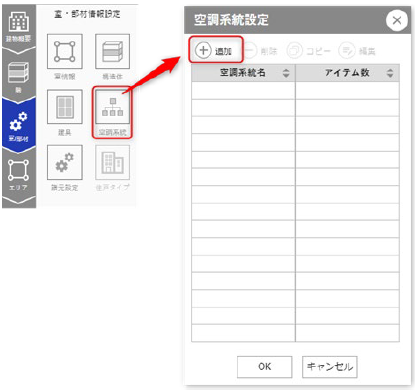

２．「室/部材」－「空調系統」で「空調系統設定」画面を表示し、「追加」ボタンをクリック

３．「追加」を押下し、「空調系統名」を設定して「OK」をクリック

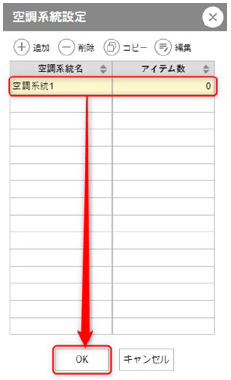

４．空調系統名が追加されたことを確認し「OK」をクリック

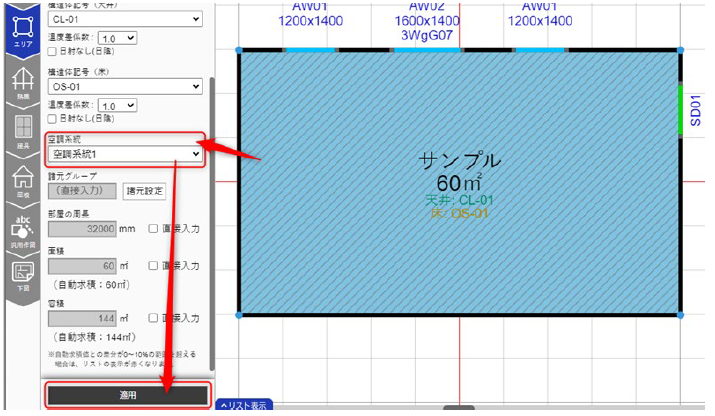

５．空調系統を設定したいエリアを選択し、設定情報の「空調系統」プルダウンリストから
　　系統を選択。「適用」ボタンをクリックして完了。

※SeACD2にて系統を作成する場合は、【SeACD2 操作マニュアル】を参照してください。

Tips!

【室と系統の紐づけ】
室を全て作図したあとに、系統をまとめて設定される場合は、エリアを複数選択するのが便利です。
以下の手順で設定できますので、ご活用ください。

  1. 編集領域で、CtrlまたはShiftキーを押しながら、同じ系統に設定したいエリアをすべてクリックする
  2. 右クリックでメニューを開き、「設定」を開く
  3. 「空調系統」にチェックを入れ、リストから系統を選ぶ
  4. [変更する]ボタンをクリックする

※STABRO負荷計算をお持ちの方は、アプリ内の「系統登録」もご活用いただけます。
系統の作成はCADECTで準備する必要がありますが、各系統に室を紐づける作業が感覚的に操作可能です。
詳しい操作手順は【STABRO負荷計算 操作マニュアル】を参照してください。

【機器の配置】
系統に機器を配置する作業は、SeACD2で行います。
詳しい操作手順は【SeACD2 操作マニュアル】を参照してください。
