屋根

｜屋根｜

屋根の入力や、入力した屋根に各種情報を設定します。

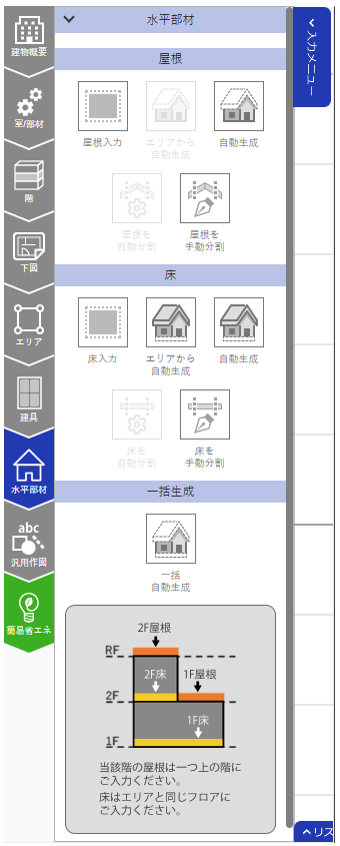

屋根を開く

カテゴリメニューより「屋根」を開きます。 屋根を作成する際は屋根を
作成したいエリアの一つ上の階に移動してください。

屋根を入力する

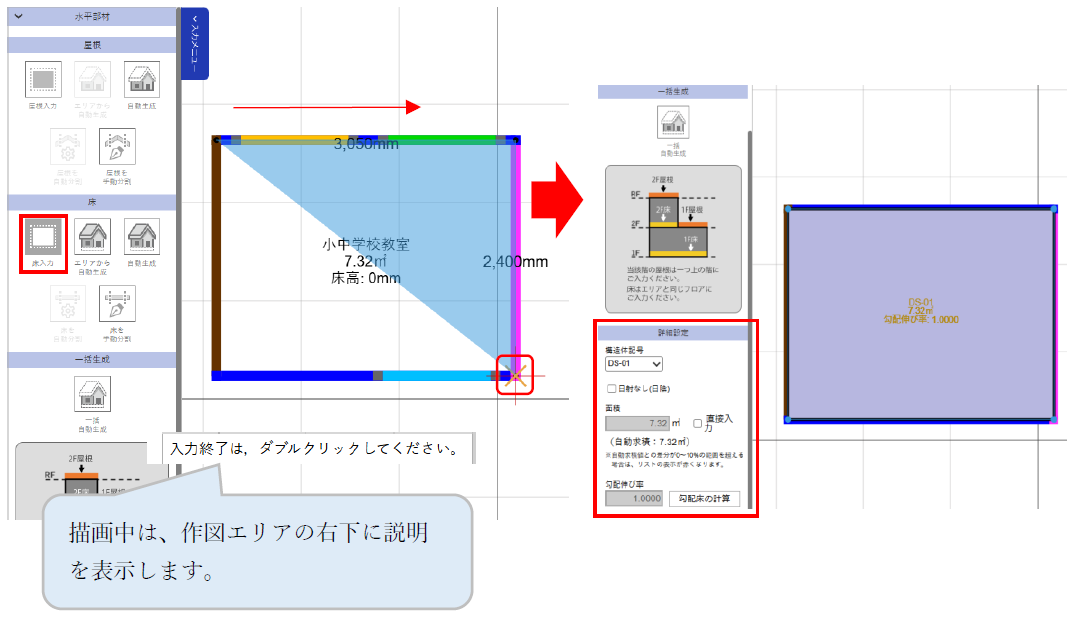

「屋根入力」ボタンをクリックし、屋根の囲みの頂点を入力します。
構造体記号(室/部材 – 構造体で追加した屋根)を選択し、面積の数値を直接入力する場合、
面積の直接入力にチェックを入れ、数値を入力して適用します。

入力終了時はダブルクリックしてください。また、入力中に1点戻りたい場合は
「ESC」キーまたは右クリックを押下します。

サブヘッダーの参照階を見下階に設定して描画すると、見下階のエリアにスナップしながら描画することができます。

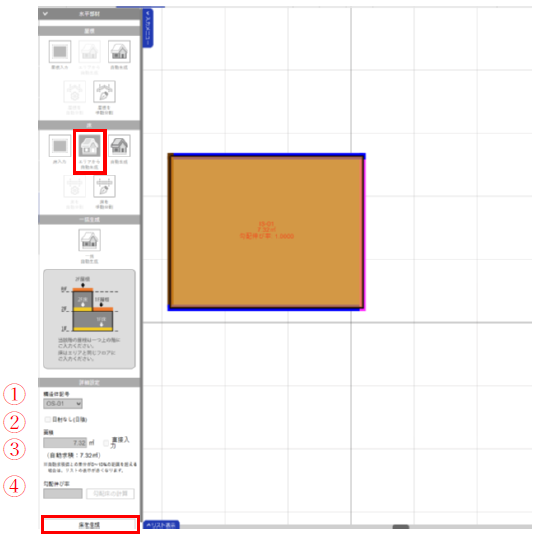

エリアから自動生成

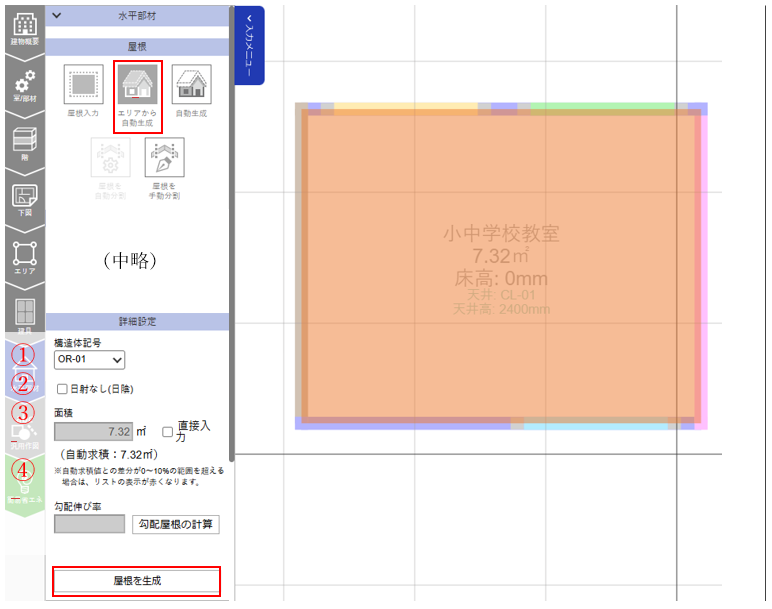

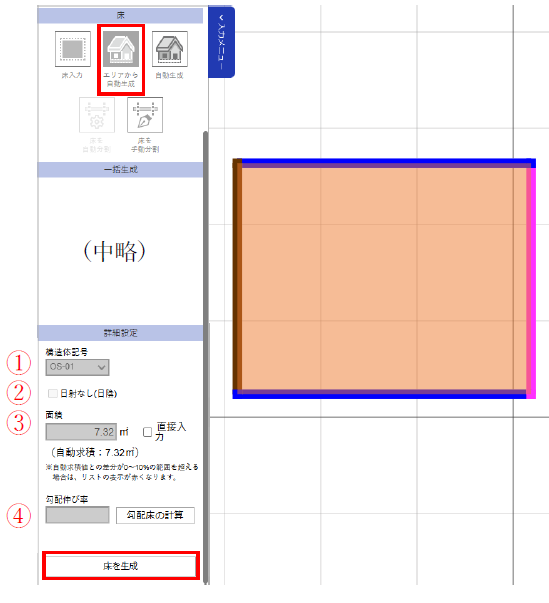

「エリアから自動生成」ボタンをクリック後、「入力する」ボタンをクリックします。

屋根を作成したいエリアをクリック、または囲み選択します。

詳細設定を入力し「屋根を作成」ボタンをクリックし適用します。

【詳細情報】

①	構造体記号	室/部材の構造体で設定した屋根の構造体記号を設定します。
②	日射無し（日陰）	日射なし（日陰）の場合チェックボックスにチェックを入れます。
③	面積	屋根の面積。デフォルトは自動求積です。直接入力にチェックを入れると、面積の数値を直接入力できます。2D上の形状、3D上には一切反映されません。直接入力を行うと、自動求積との差分が0～10%の範囲を超えた場合、下記の通りリスト表示の対象項目を赤く表示します。
④	勾配伸び率	屋根の勾配伸び率。デフォルトは勾配なし1.0000です。勾配伸び率は、勾配屋根の計算ボタンより、各種計算方法を使い算出します。

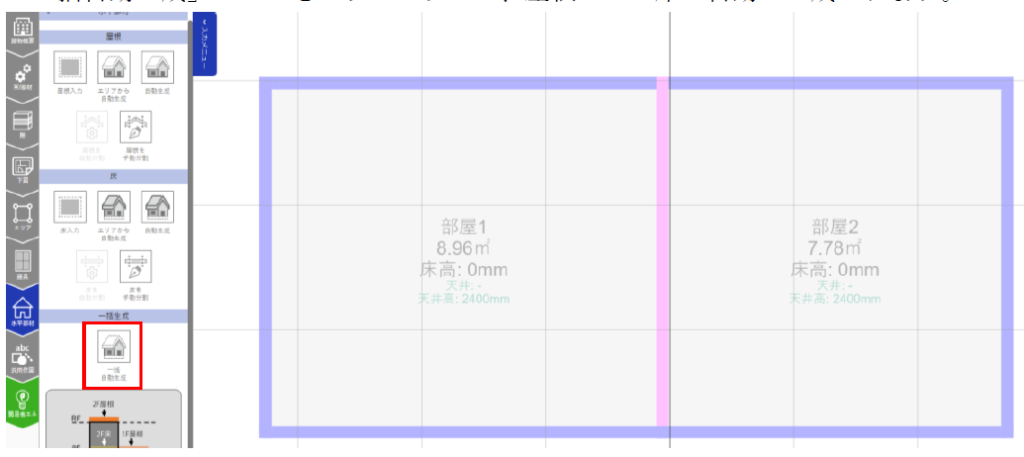

自動生成

建物全体において屋根が出来るはずの領域に自動生成をします。

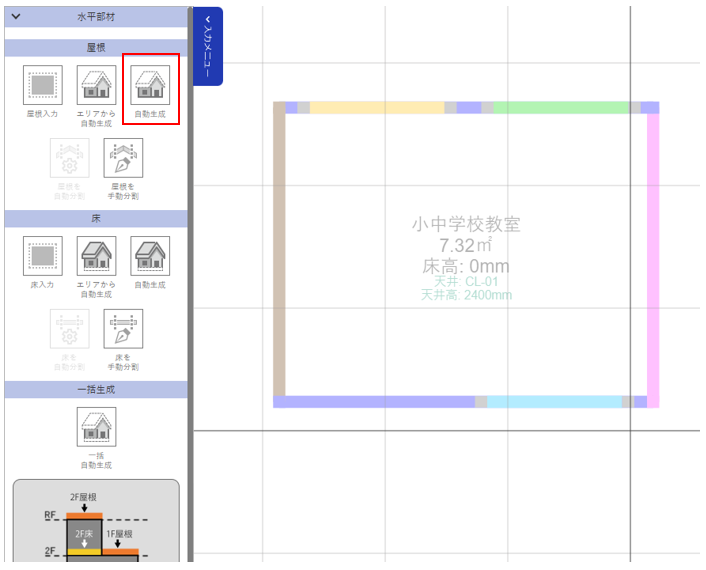

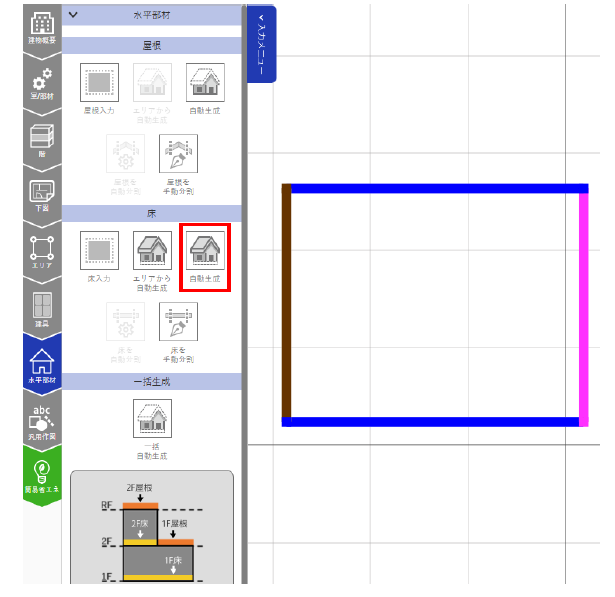

「自動生成」ボタンをクリックします。

「自動生成」ボタンをクリックすると、屋根が自動で生成されます。

一度屋根を作成した後、「自動生成」を再度クリックすると確認ダイアログが表示されます。
確認ダイアログで「はい」をクリックすると、一度作成された屋根は削除され、再度、自動生成を実施します。

※　屋根の自動生成に失敗した場合、以下のエラーメッセージが表示されます。
部屋エリア形状をご確認のうえ再試行するか、手動で作成してください。

屋根を削除する

削除したい屋根を選択し、右クリックします。メニューから「削除」ボタンをクリックして削除します。

屋根に点を追加する

屋根を選択し、右クリックを押します。メニューから「点追加」ボタンをクリックして、点を追加します。

屋根の点を削除する

頂点を選択後、右クリックを押します。メニューから「削除」ボタンをクリックすると、削除することができます。

屋根を編集する

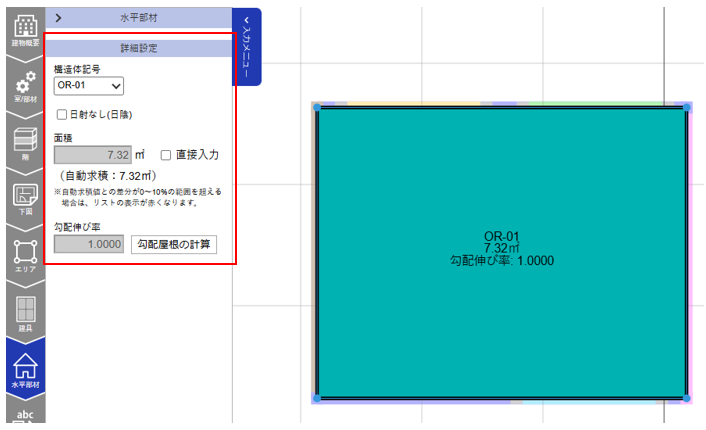

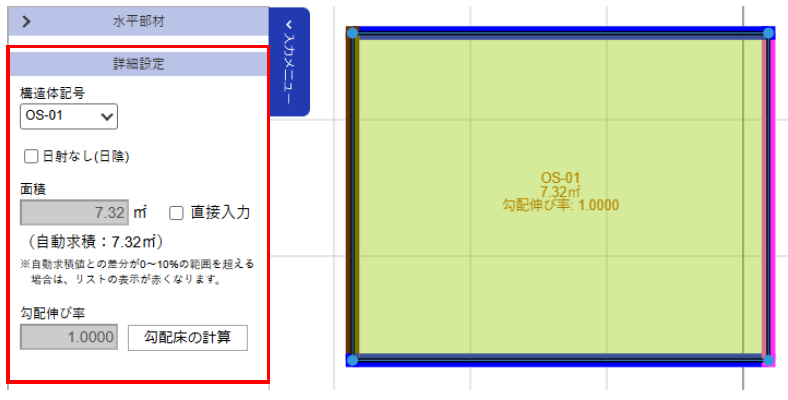

屋根を記載した階で作図した屋根をクリックすると、屋根の詳細設定を表示します。
変更したい箇所を編集し、変更内容を適用します。

※　各編集項目の詳細については、『16.3エリアから自動生成』をご参照ください。

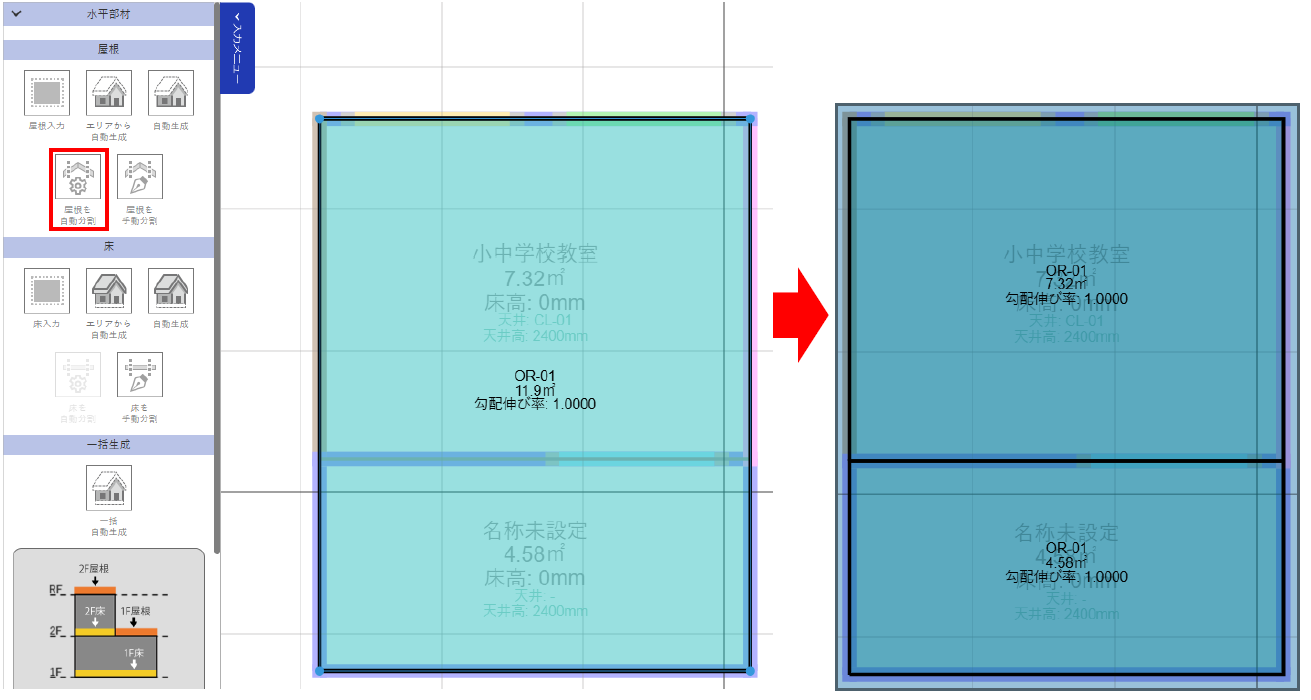

屋根を自動分割

下階のエリアに併せて屋根を自動分割します。

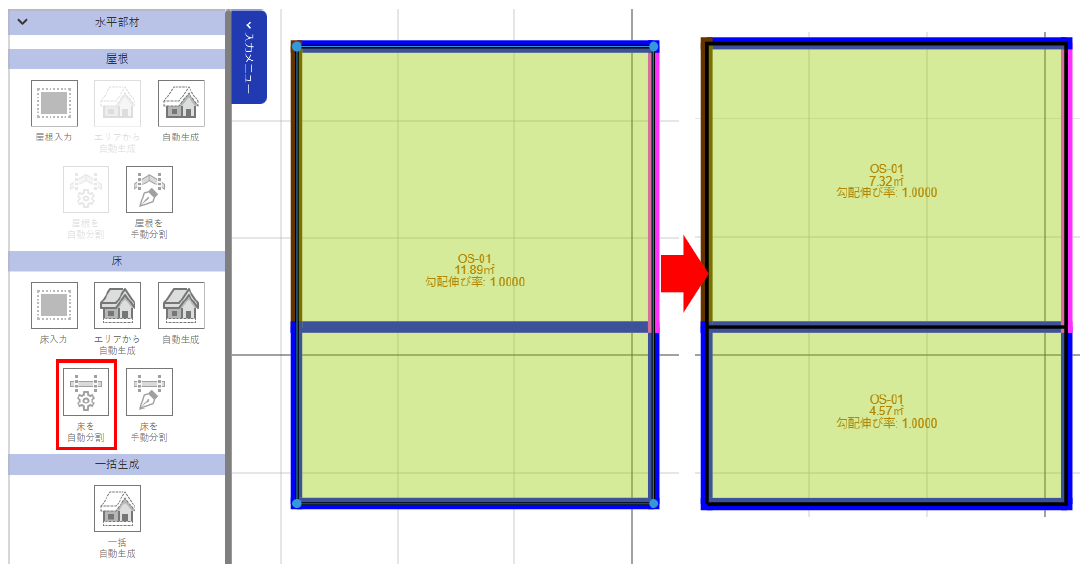

屋根を選択した後、「屋根を自動分割」ボタンをクリックします。
下階のエリアに併せて屋根の自動分割を実施します。

エリアが屋根形状の内部に完全に収まっている場合、自動分割機能では正しく分割されず、
元の屋根が残る可能性があります。その際は、お手数ですが二重になった屋根を削除いただき、
改めて手動分割機能をご利用くださいますようお願いいたします。

屋根を手動分割

手動で屋根を分割します。

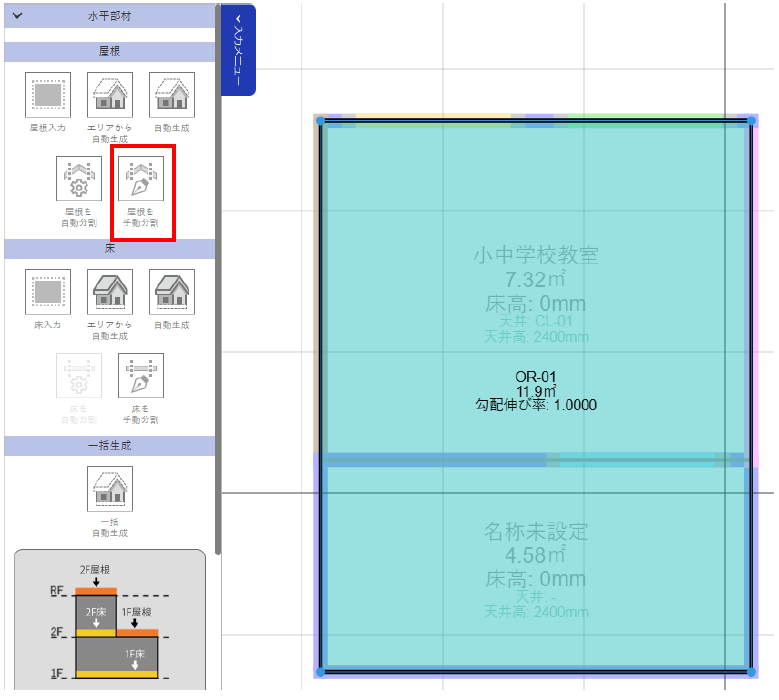

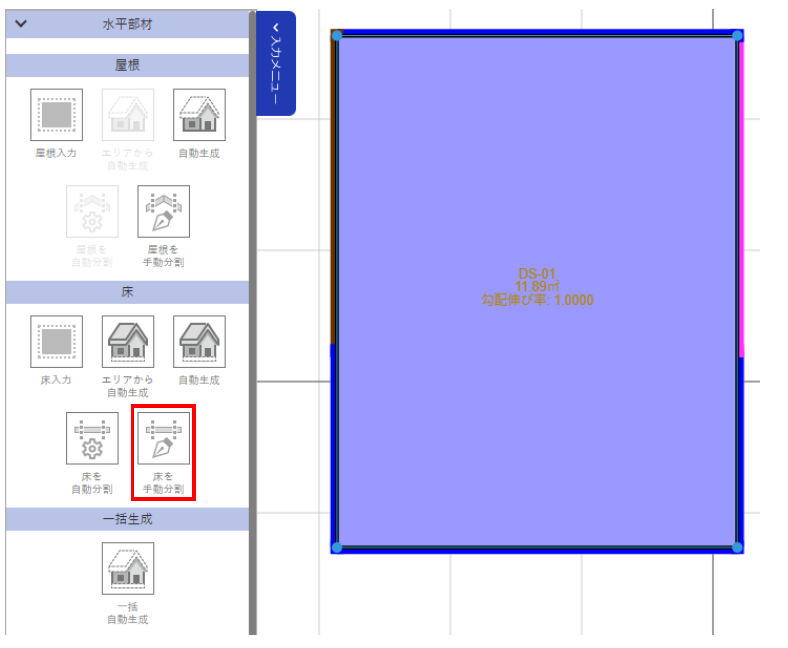

「屋根を手動分割」ボタンをクリックします。

屋根を分割する線を描画する場合は、
　　①（1点目）始点としたい屋根の境界線をクリックします。
　　　　屋根の境界線にマウスポインタがスナップした場合は、×印表示します。

　　②（2点目）始点から線を伸ばし、終点としたい屋根の境界線をクリックします。
　　屋根の境界線にマウスポインタがスナップした場合は、×印表示します。
　　途中で入力を終了したい場合はダブルクリックします。

このように、屋根が分割されます。

屋根合体

複数の屋根を選択し右クリックにてメニューを開き、「屋根合体」ボタンをクリックします。

「屋根合体」ボタンをクリックすると、合体先屋根の選択ダイアログを表示します。
リストから合体したい屋根を選択し、「OK」ボタンをクリックして屋根を合体します。

リスト選択した屋根の詳細情報を引き継いて屋根を合体します。

以下のように離れた屋根を複数選択した場合は、屋根は合体できません。

屋根合体できなかった場合は、下記のアラートを表示します。

勾配屋根の計算

屋根に勾配を設定します。面積計算用の機能となりますので、3Dへの表現はありません。

勾配屋根の計算を入力する

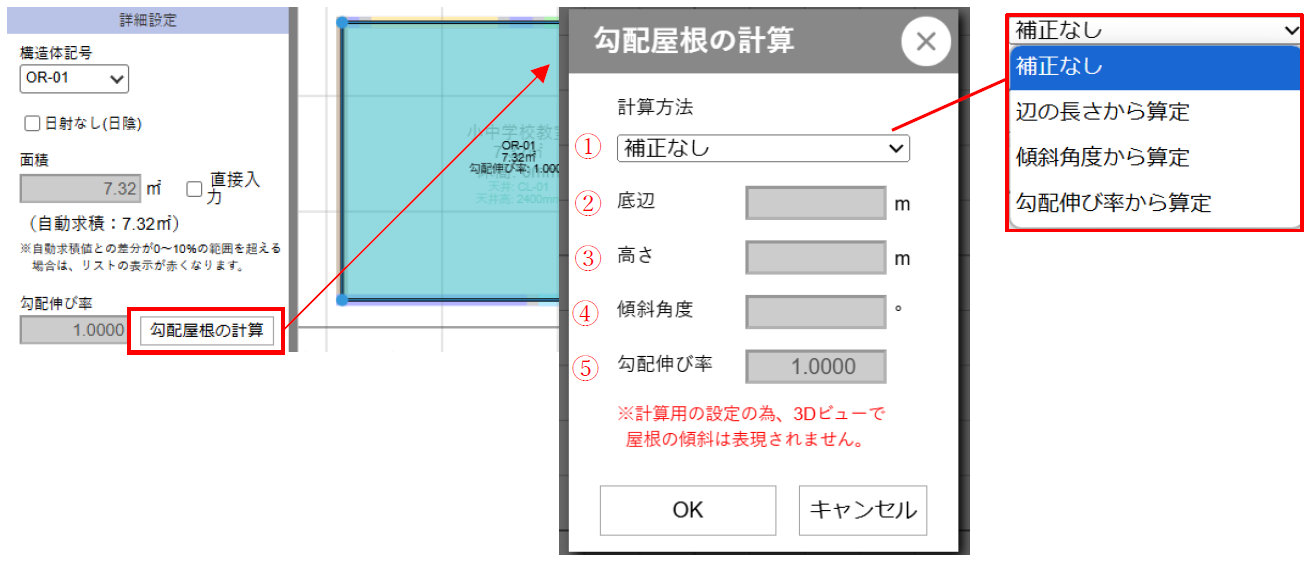

屋根を選択し「勾配屋根の計算」ボタンをクリックします。

各種設定情報を選択及び入力後、「OK」ボタンをクリックします。
【設定情報】

①	計算方法	計算方法を選択します。補正なし、辺の長さから算定、傾斜角度から算定、勾配伸び率から算定から選択します。
②	底辺	底辺を入力します。
③	高さ	高さを入力します。
④	傾斜角度	傾斜角度を入力します。
⑤	勾配伸び率	勾配伸び率を入力します。

①計算方法	入力項目	屋根面積
辺の長さから指定	②底辺 ③高さ	各入力数値に沿って面積を自動計算して屋根面積を表示します。その際、屋根の面積の直接入力チェックボックスにチェックが入った状態で表示します。 （面積＝自動計算面積＊勾配伸び率）
傾斜角度から算定	④傾斜角度
勾配伸び率から算定	⑤勾配伸び率

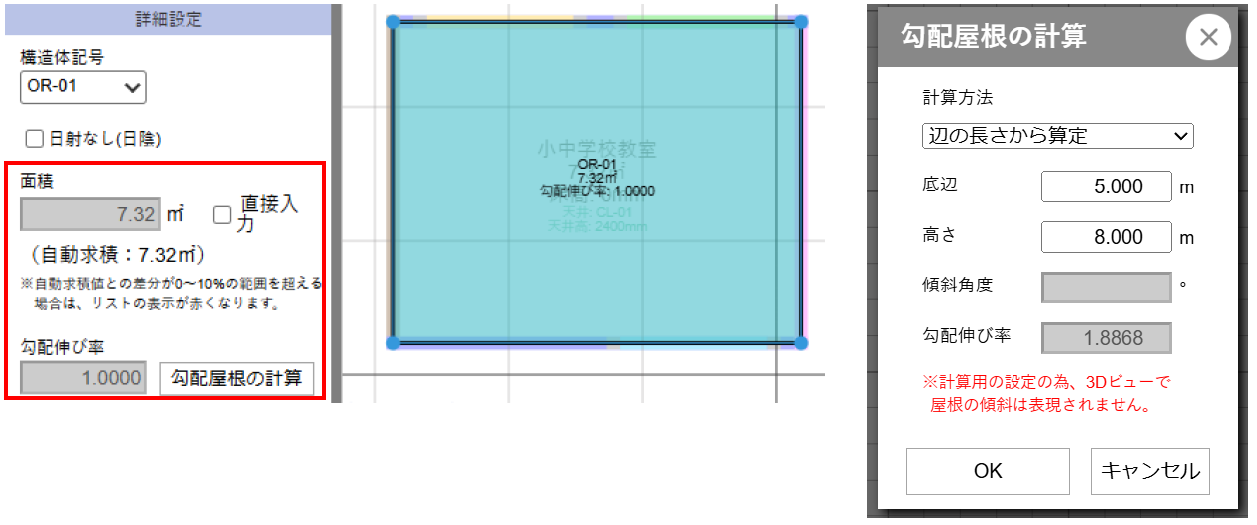

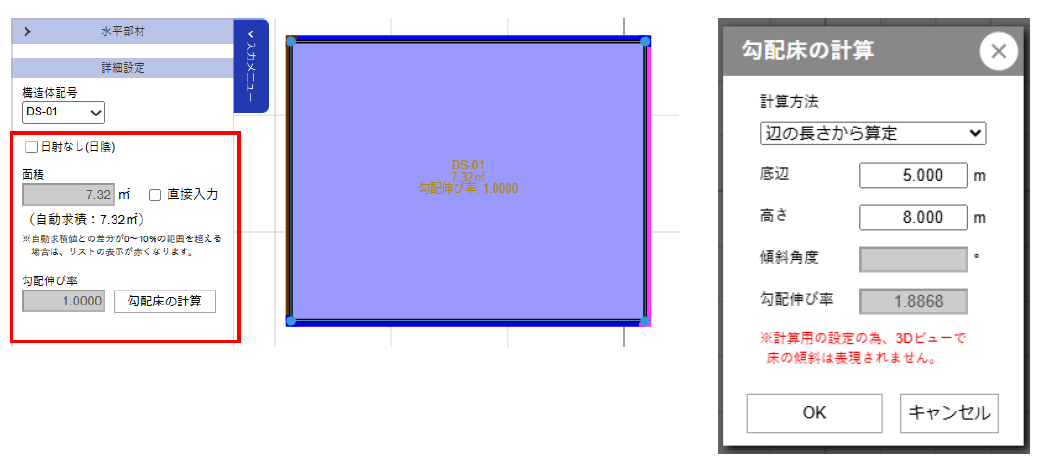

例）底辺5ｍ 高さ8ｍにて入力した場合

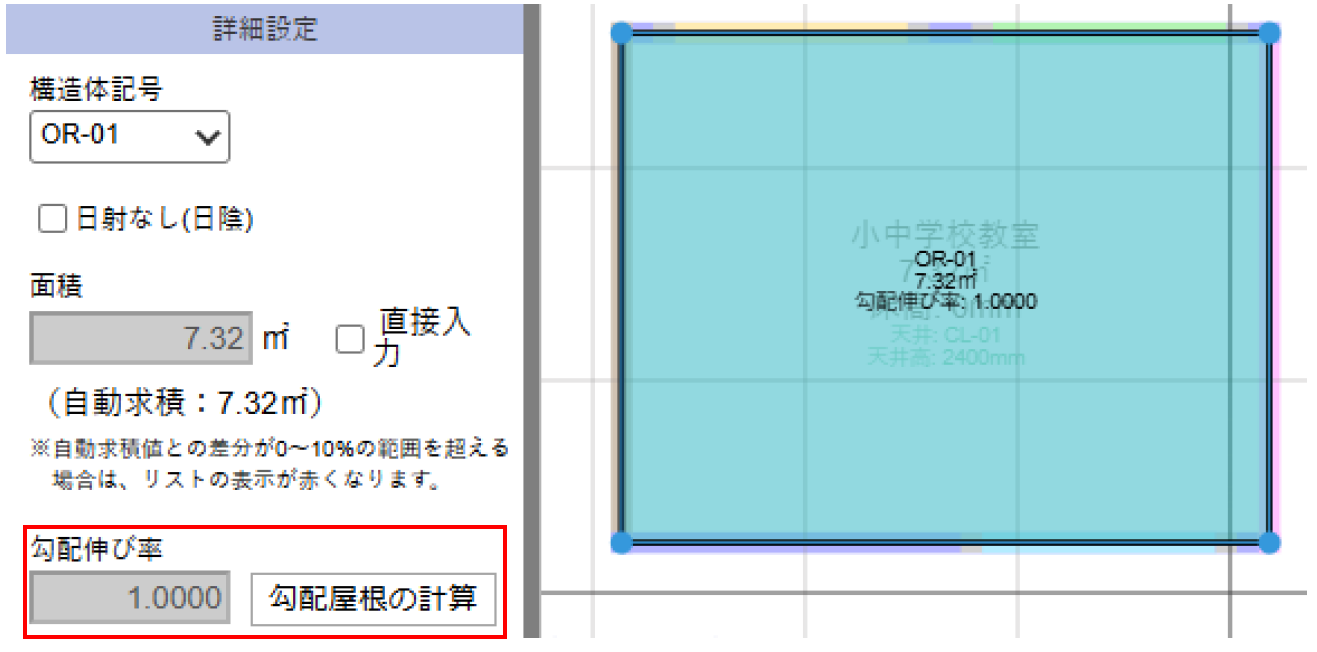

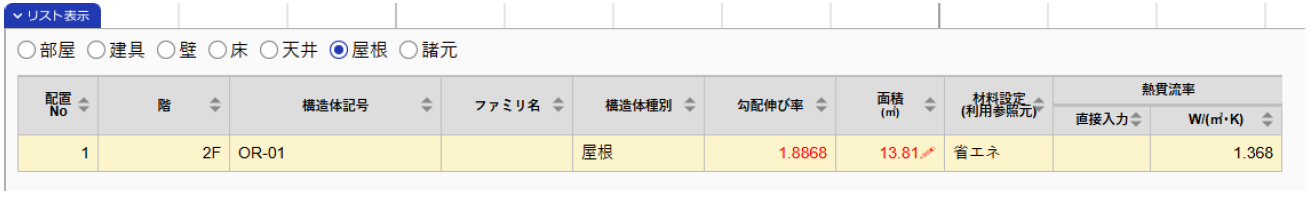

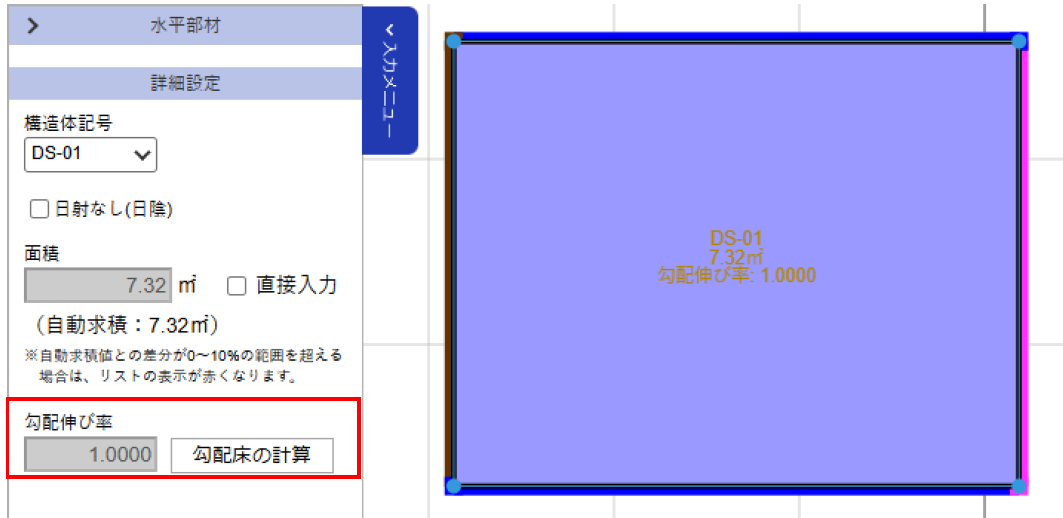

下部リストの屋根の項目へも勾配伸び率を表示します。

※　勾配伸び率が1.0を超える場合は、リスト表示に赤文字で表示されます。

屋根をまとめて設定する

屋根をまとめて設定する機能です。屋根をクリック後、右クリックメニューを表示します。
「設定」ボタンをクリックすると、屋根をまとめての設定ダイアログを表示します。
変更したい箇所のチェックボックスにチェックを入れ、各種設定情報を入力して「変更する」ボタンをクリックします。
なお、選択した屋根が1つの場合は、編集可能なすべてのチェックボックスにチェックが入った状態で表示されます。

各種設定情報を選択及び入力後、「変更する」ボタンをクリックします。
※屋根の選択が1つの場合は、ダイアログ・タイトルは「屋根を設定」です。
【設定情報】

①	構造体記号	構造体記号を選択します。
②	温度差係数	温度差係数を選択します。
③	日射なし（日陰）	日射なし（日陰）の場合チェックボックスにチェックを入れます。
④	勾配伸び率	勾配伸び率を入力します。詳細については、『16.12.1勾配屋根の計算を入力する』をご参照ください。
