エアフロー

｜エアフロー｜

エアフローの作図を行います。

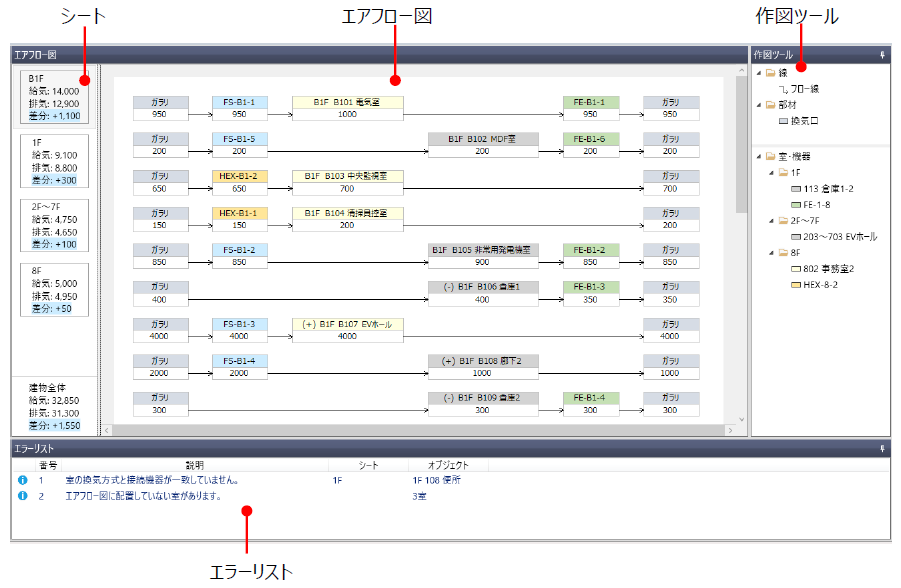

画面の見方

項目詳細

シート情報

シート名

シートの新規作成時、”新しいシート”+[連番] が初期表示されます。

給気、排気

シート上の給気量合計（換気口ノードから、換気機器ノードや室ノードに繋がる風量の合計）及び、排気量合計（換気機器ノードや室ノードから、換気口ノードに繋がる風量の合計）を表示します。

差分

シート上の給気量合計と、排気量合計の差分を以下の通り表示します。
　給気量合計＞排気量合計の場合、プラス値で差分を表示。
　給気量合計＜排気量合計の場合、マイナス値で差分を表示。
　給気量合計＝排気量合計の場合、”±0″を表示。

建物全体情報

給気、排気

全てのシートの給気量合計（換気口ノードから、換気機器ノードや室ノードに繋がる風量の合計）及び、排気量合計（換気機器ノードや室ノードから、換気口ノードに繋がる風量の合計）を表示します。

差分

全てのシート上の給気量合計と、排気量合計の差分を以下の通り表示します。
　給気量合計＞排気量合計の場合、プラス値で差分を表示。
　給気量合計＜排気量合計の場合、マイナス値で差分を表示。
　給気量合計＝排気量合計の場合、”±0″を表示。

作図方法

手順1

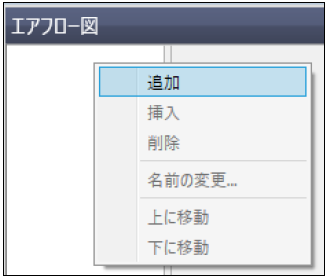

シートの空白エリアにて右クリックし、コンテキストメニューの「追加」を選択します。

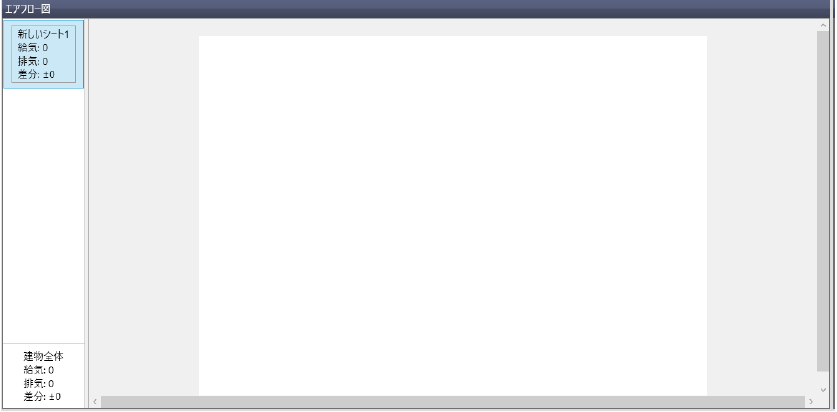

新たなシートが新規作成され、作図エリアに白紙のエアフロー図が表示されます。

手順2

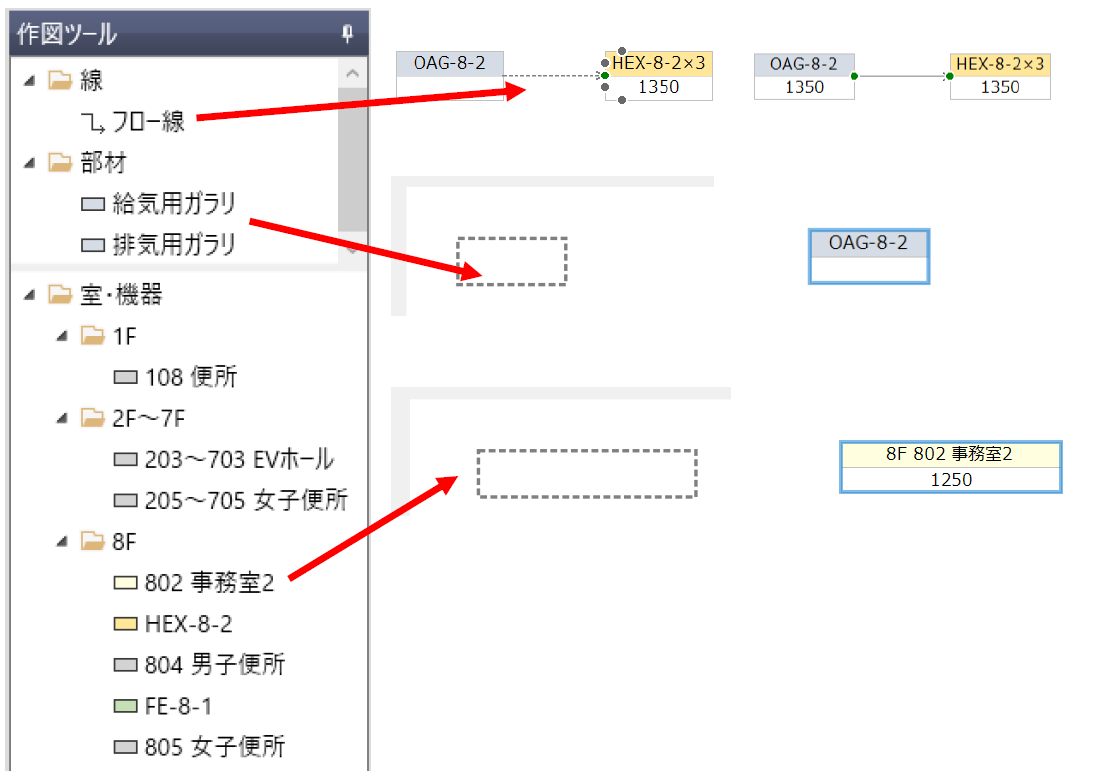

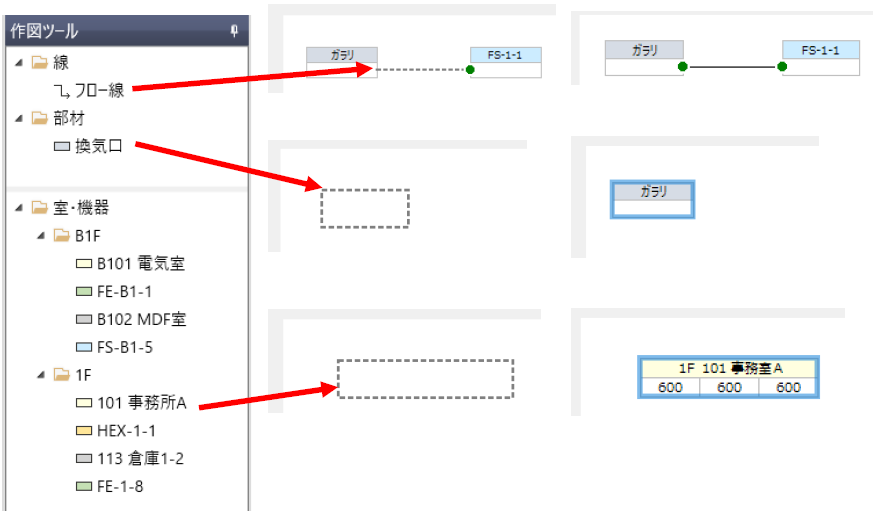

作図ツールに、フロー線、換気機器の各ノード、室ノード（諸元入力にて登録した室）が一覧表示されます。
追加したい項目を作図ツールからドラッグし、エアフロー図にドロップします。(デフォルト操作)

追加の際、フロー線の端と各ノードの接点(設計風量の左右)が近い場合、ノードとフロー線が繋がった状態（フロー線を選択時、端に緑色の●が表示された状態）になります。
ノードとフロー線を繋いだ際、設計風量が自動で伝播されます。

シートの右クリックメニュー

シート上で右クリックする事で、コンテキスメニューよりシートに関する処理が可能です。

追加

選択中のシートの次に、新たにシートを追加します。

挿入

選択中のシートの前に、新たにシートを挿入します。
ホームメニューの「挿入」でも同様に挿入できます。

削除

選択中のシートを削除します。
エアフロー図が白紙ではない場合、確認メッセージを表示します。
ホームメニューの「挿入」でも同様に挿入できます。

名前の変更…

名前の変更ダイアログを表示し、シート名を編集します。

上に移動

選択中のシートと、1つ上のシートを入れ替えます。

下に移動

選択中のシートと、1つ下のシートを入れ替えます。

エアフロー図の右クリックメニュー

全体表示ページ

エアフロー図上で右クリックする事で、コンテキスメニューの[全体表示ページ]-[縮小]、[全体表示ページ]-[拡張]によりページ数（縦方向）の増減が可能です。
シート新規作成時のページ数は1 ページですが、最大30 ページまで増やすことが可能です。
このページ数は、[ホームメニュー]-[全体表示]機能で表示される範囲に影響します。

エアフロー図の自動作成

エアフロー図のシートが未作成の状態で、エアフロー画面に遷移した際、 「エアフロー図を自動作成します。」の確認メッセージが表示され、「はい」を選択した場合、諸元入力画面の室情報を元に、シート及びエアフロー図が自動生成されます。

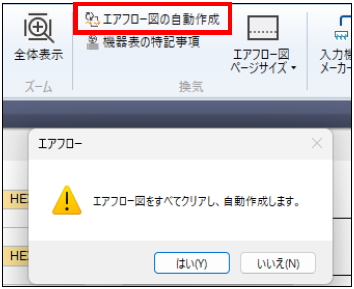

また、ホームメニューの「エアフロー図の自動作成」を押下した場合も、エアフロー図を自動作成できます。
既にシートが存在する状態の場合、「エアフロー図をすべてクリアし、自動作成します。」の確認メッセージを表示し、「はい」を選択した場合のみ、自動生成し直します。

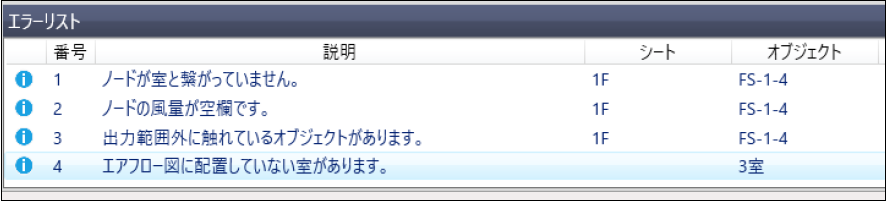

エラーリスト

エアフローでのエラー情報を一覧で表示します。

エアフローで表示するエラー情報は以下の通りです。

No.	エラー内容
1	機器番号が重複しています。
2	オブジェクトが重なっています。
3	設計換気量が必要換気量を下回っています。
4	室の換気方式と接続機器が一致していません。
5	ノードが室と繋がっていません。
6	未接続のフロー線があります。
7	ノードの風量が空欄です。
8	出力範囲外に触れているオブジェクトがあります。
9	エアフロー図に配置していない室があります。
