CAD出力プレビュー

｜CAD出力プレビュー｜

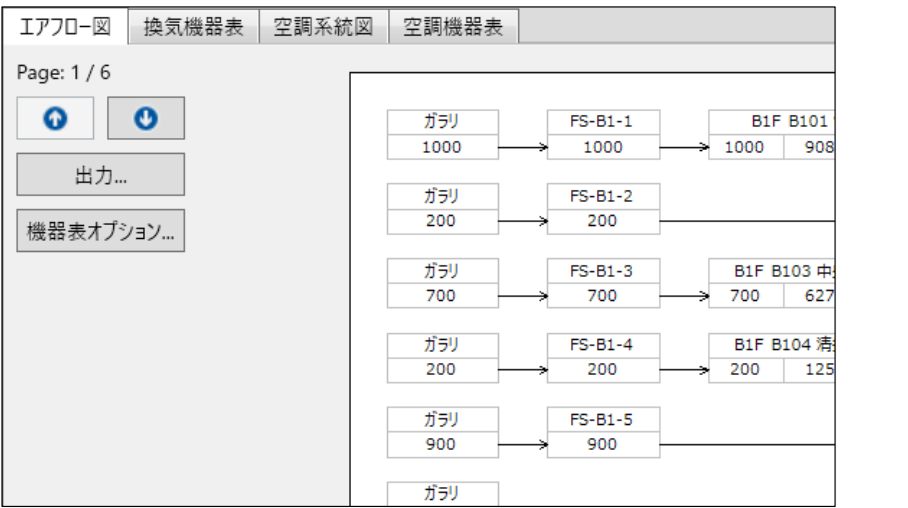

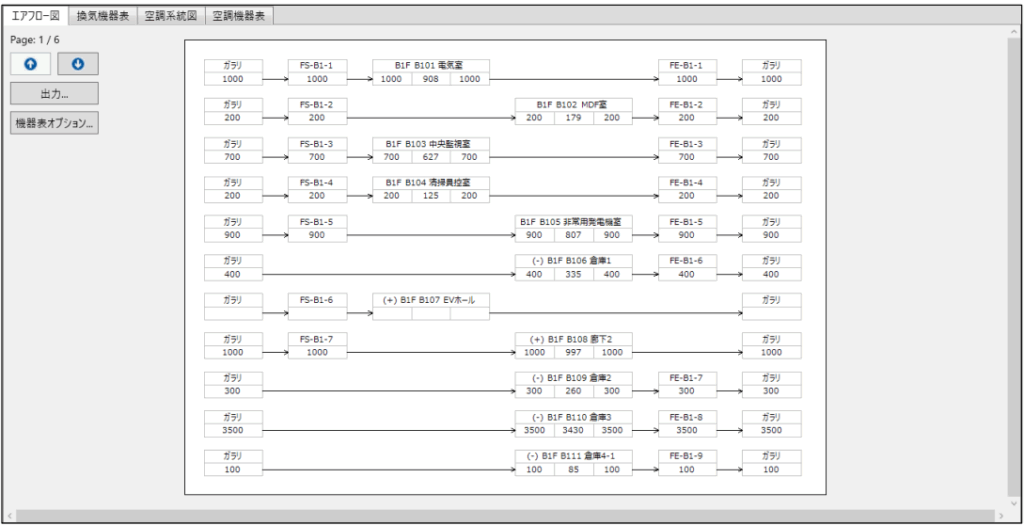

エアフロー図、換気機器表、空調系統図、空調機器表の出力プレビューを確認するには、ナビゲーションバーの[CAD出力プレビュー]をクリックし出力プレビューしたい帳票タブを選択します。

補足

マウスホイールを回転させると拡大縮小ができます。
マウスホイール操作は[ファイル]-[オプション]-[図形画面]-[マウスホイール操作]にて画面スクロールに変更することも可能です。
[ホームメニュー]-[全体表示]で作図画面に 1 画面で収まるよう調整できます。

ページ切り替えを行うには、ページ内左上の[○↑ ] [○↓ ]をクリックします。

CAD ファイルへの出力イメージを確認することができます。

補足

塗りつぶし図形は、CAD 出力されません。

CAD ファイルへの出力イメージを確認することができます。

CAD 出力プレビューで系統の印刷位置を変更することができます。

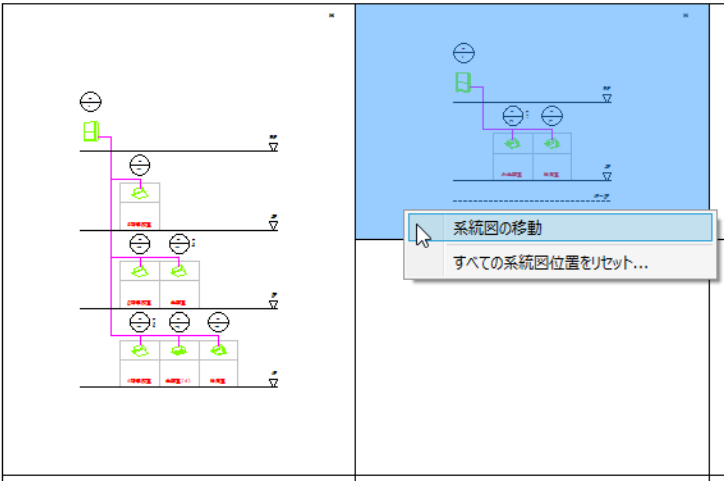

[右クリック]-[系統図の移動]を選択します。

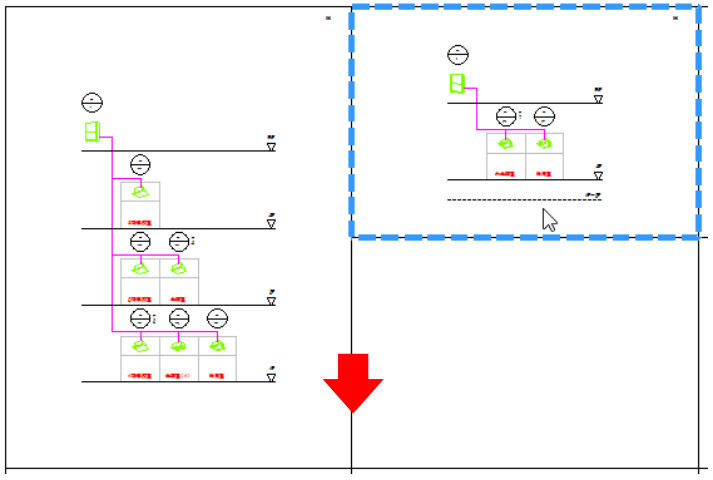

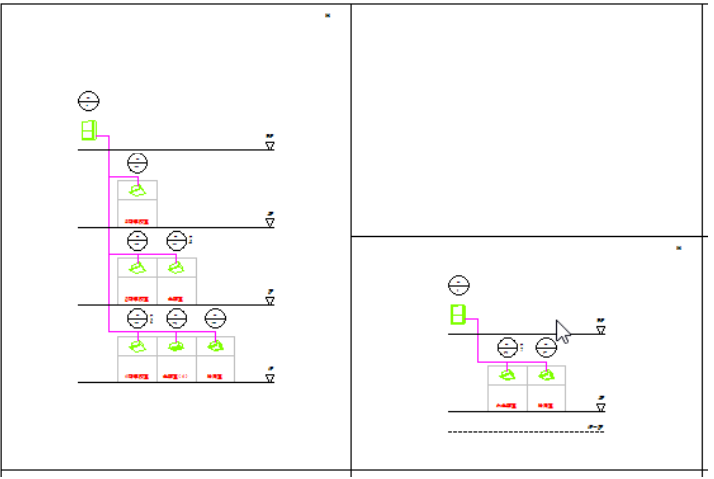

系統の移動先をクリックします。

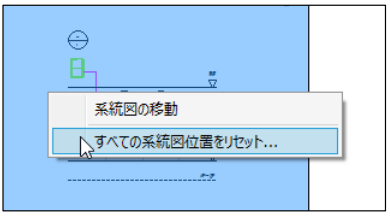

CAD 出力プレビューで系統の印刷位置を自動で振りなおします。
[右クリック]-[移動のリセット]を選択します。

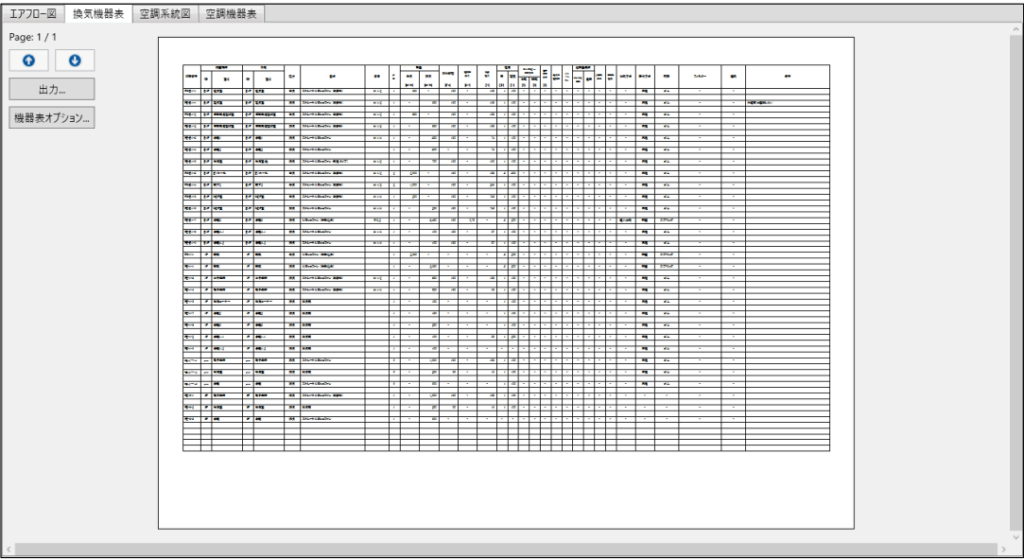

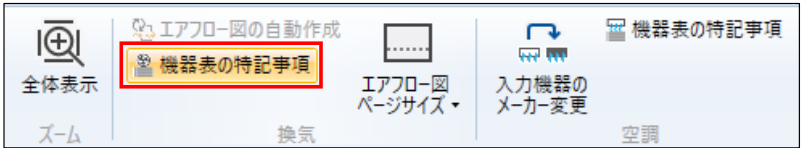

・換気機器表のフッターに特記事項を表示するには、[ホームメニュー]-[換気]-[機器表の特記事項]を行います。

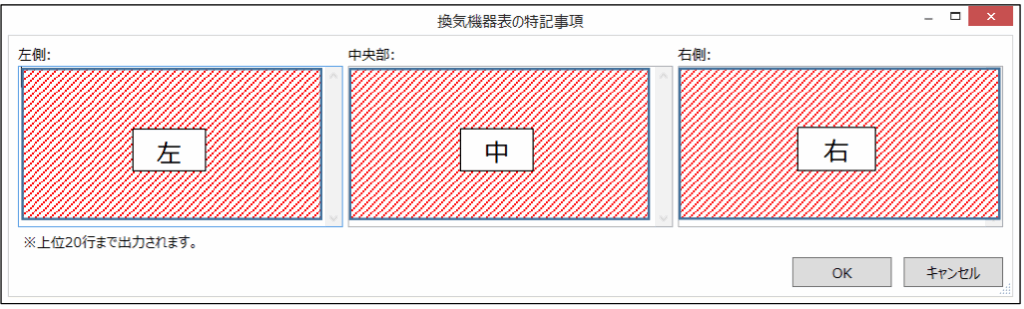

・「換気機器表の特記事項」ダイアログが表示されます。
３つの枠は左・中央・右の位置に表示する特記事項で、換気機器表の最下段にそれぞれ左詰めで表示されます。

補足

文字数は無制限ですが、指定文字数が多いときは自動で縮小表示します。
最大表示行数は特記事項入力の上から２０行までとなっています。

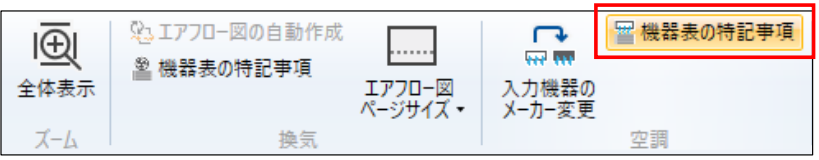

・空調機器表の特記事項を設定するには、[ホームメニュー]-[空調]-[機器表の特記事項]ボタンをクリックします。

以下、「換気機器表の特記事項…」ボタンと同様です。

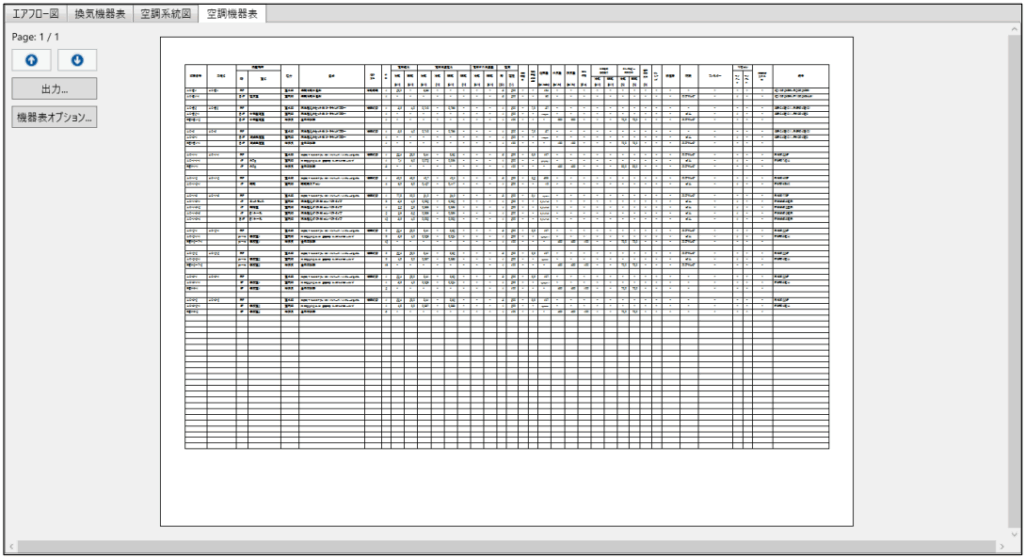

CAD ファイルへの出力イメージを確認することができます。
