｜エアフロー図のノード解説｜
ノードの説明
エアフロー図に追加したフロー線や各ノードは以下通りの表示となります。
換気口ノード
見出し部 背景色がグレーで、換気口の名称が表示されます。
風量部 換気口の設計風量が表示されます。
また、詳細設定画面で直接入力がチェック ON の場合、文字色が青く表示されます。
換気機器ノード
見出し部 背景色が設計機種毎の色で、機器番号が表示されます。
風量部 換気機器の設計風量が表示されます。
※換気機器ノードは、「換気機器設計」画面で入力した換気機器のみ表示されます。
室ノード
見出し部 空調室（諸元入力の空調室がチェック ON の質）の場合、背景色が薄い黄色、
非空調室の場合、背景色がグレーで表示されます。
[換気方式] [階] [室番号] [室名]が表示されます。
（換気方式は、第 2 種の場合”(+)”、第 3 種の場合”(-)”、それ以外の場合空欄を表示）
風量部 室の設計換気量が表示されます。
フロー線
フロー線未選択時 各換気機器ノード同士や、換気機器ノートと室ノードを繋ぐ場合、
また、ノードと繋がっていないフロー線の場合、実線の矢印が表示されます。
室ノード同士を繋ぐフロー線は、点線の矢印が表示されます。
フロー線の始点と終点の縦位置が異なる場合、直角に曲がった矢印が表示されます。
フロー線選択時 ノードと繋がっている接点は緑●、繋がっていない接点は白◯を表示します。
また、折れ曲がったフロー線の場合、折れている位置の中央に黄色◯を表示し、
ドラッグ＆ドロップで折れ曲がる位置を調整できます。
フロー線追加時及び、接点移動中
フロー線の追加時や、描画済みのフロー線の接点（開始位置や終了位置）をドラッグにより移動する際、
近くに接続可能なノードの接点がある場合は灰●が表示され、
接続可能なノード接点上の場合、緑●が表示されます。
また、近くに接続可能な接点がない場合は何も表示されません。
作図例
給気ファン及び、排気ファン・換気方式：第 1 種
給気ファン及び、排気ファンを配置する場合の作図例です。
接続順は次の通りです。
全熱交換器・換気方式：第 1 種
全熱交換器を配置する場合の作図例です。
接続順は次の通りです。
※給排同時ファン、外気処理機、顕熱交換器も同様の作図例となります。
給気ファン・換気方式：第 2 種
給気ファンを配置する場合の作図例です。
接続順は次の通りです。
排気ファン・換気方式：第 3 種
排気ファンを配置する場合の作図例です。
接続順は次の通りです。
ノードの詳細設定

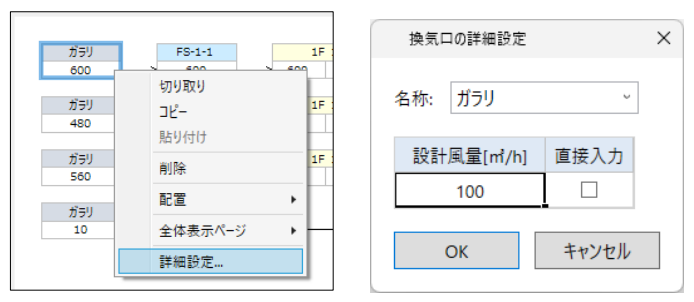

作図した換気口ノードは、ダブルクリックやコンテキストメニューの「詳細設定…」により詳細設定画面を開き、設計風量等の編集が可能です。

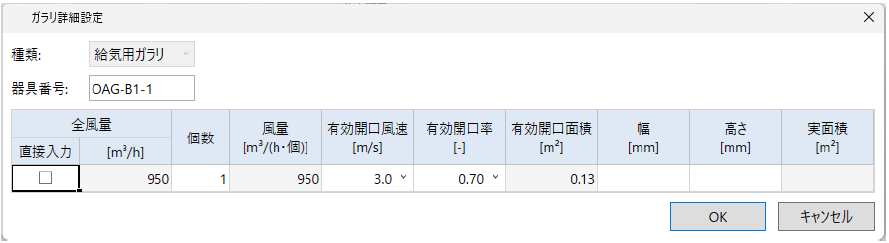

換気口の詳細設定
名称
換気口の名称を入力、または既に追加された換気口名称を選択します。初期値は”ガラリ”です。
設計風量
換気口の設計風量を入力します。設計風量は他のノードとフロー線により接続した際、自動表示しますが、
直接入力で値を変更する事が可能です。値変更時、直接入力がチェックＯＮになります。

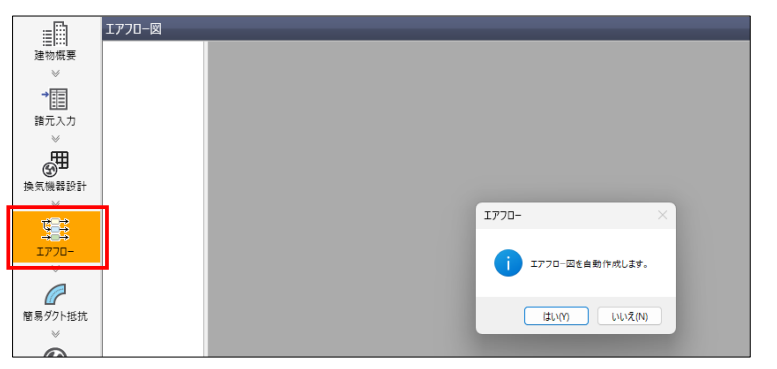

エアフロー図の自動作成
エアフロー図のシートが未作成の状態で、エアフロー画面に遷移した際、
「エアフロー図を自動作成します。」の確認メッセージが表示され、「はい」を選択した場合、諸元入力画面の室情報を元に、シート及びエアフロー図が自動生成されます。

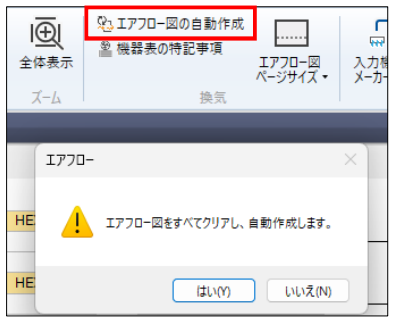

また、ホームメニューの「エアフロー図の自動作成」を押下した場合も、エアフロー図を自動作成できます。
既にシートが存在する状態の場合、「エアフロー図をすべてクリアし、自動作成します。」の確認メッセージを表示し、「はい」を選択した場合のみ、自動生成し直します。

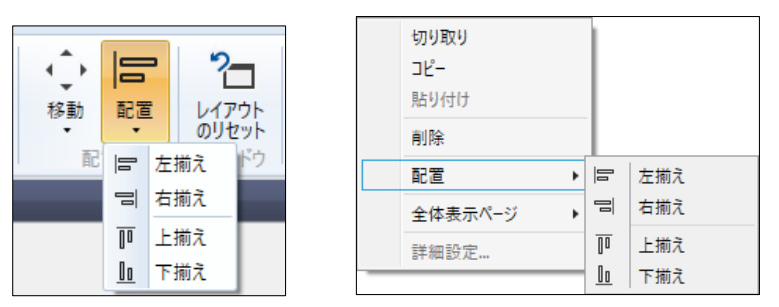

ノードの位置を揃える
ノードを複数選択し、ホームメニューまたはコンテキストメニューの「配置」を使用することでノードを垂直位置や水平位置を揃えることができます。
ノードの複数選択は、次の方法があります。
・マウスダウンしながらマウス移動で選択範囲を広げ、マウスアップでノードを複数選択する。
・キーボードの Shift キー、または Ctrl キーを押しながらマウスでノードを複数選択する。
