｜CSVファイル出力｜

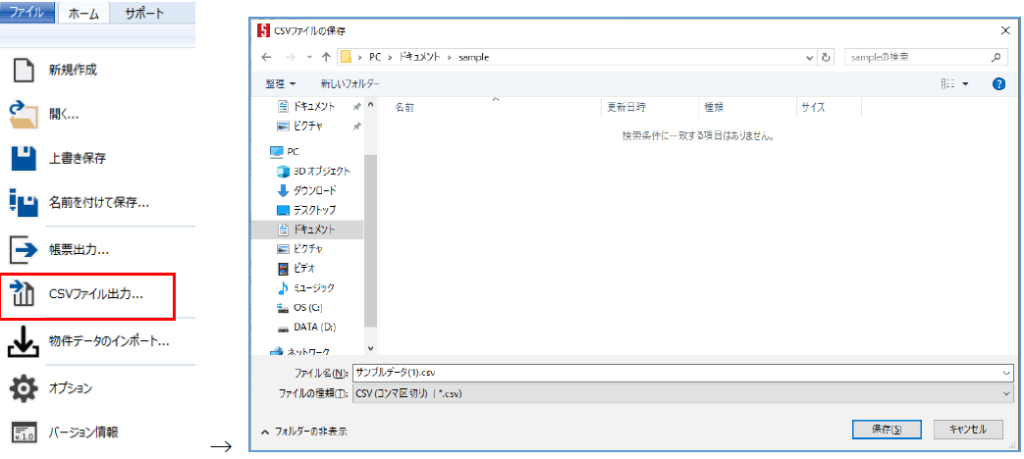

CSVファイルの保存ダイアログ
[ファイル(F)]-[CSVファイル出力…]メニューから[CSVファイルの保存]ダイアログを表示します。
必要に応じてファイル名を変更し、[保存(S)]ボタンをクリックすると保存できます。
ファイル名に拡張子を指定しない場合や「.csv」以外を指定した場合、自動的に「.csv」が拡張子となります。
CSVファイルの構成、及び詳細
バージョンレコード、物件レコード、系統レコード、項目名レコード、単位レコード、室データレコードの構成で出力します。
また、系統が複数ある場合、2つ目以降の系統は、系統レコードと室データレコードのみ出力します。
バージョンレコード
アプリの情報を出力します。
| 出力プログラム名 | STABRO負荷計算のアプリ名”StabroAL”を出力します。 |
| バージョン番号 | STABRO負荷計算のアプリバージョンを出力します。 例：7.0.1.0 |
物件レコード
物件に関する情報を出力します。
| 建物名称 | [建物概要]の[建物名称]を出力します。 |
| 所在地 | [建物概要]の[所在地]を出力します。 |
| 建物用途 | [建物概要]の[建物用途]を出力します。 |
| 建物構造 | [建物概要]の[建物構造]を出力します。 建物構造に複数チェックが入っている場合は「、」で区切って出力します。 |
系統レコード
系統毎の所属室数を出力します。
| 系統名称 | [系統登録]の[系統名称]を出力します。 尚、下の階層を登録した場合、下層の系統名称と一緒に出力されます。 例：１階事務室系統 系統1 |
| 所属室数 | [系統登録]の系統の室数を出力します。 |
項目名レコード
項目の名称を出力します。
出力する項目名については、室データレコードの項目名列を参照してください。
単位レコード
項目の単位を出力します。
出力する項目の単位については、室データレコードの単位列を参照してください。
室データレコード
室に関する情報を出力します。
室数が2以上の室の場合、室数分同じ室データレコードを室数分出力します。
[室登録]作業ページ –[ソート機能]-[室並び替え]順に出力します。
| 夏期ｘ | kg/kg(DA) | [室登録]の[室内条件]タブの[設計用屋内条件]の[夏期絶対湿度]を出力します。 |
| 冬期DB | ℃ | [室登録]の[室内条件]タブの[設計用屋内条件]の[冬期乾球温度]を出力します。 |
| 冬期ｘ | kg/kg(DA) | [室登録]の[室内条件]タブの[設計用屋内条件]の[冬期絶対湿度]を出力します。 |
| 計算区分 | [室登録]の[計算条件]タブの[空調負荷区分]を出力します。 冷暖房負荷⇒1 を出力 冷房負荷のみ⇒2 を出力 暖房負荷のみ⇒3 を出力 | |
| 人員密度 | [室登録]の[室内条件]タブの[人体負荷]の[人体密度]を出力します。 | |
| 人員 | 人 | [室登録]の[室内条件]タブの[人体負荷]の[人員]を出力します。 |
| 単位外気量 | m3/(h・人) | [室登録]の[室内条件]タブの[外気負荷]の[人員による外気量]-[一人当たり]を出力します。 |
| 空調機外気量 | m3/h | [室登録]の[室内条件]タブの[外気負荷]の[人員による外気量]- [室当たり]を出力します。 |
| 夏期全熱交換効率 | % | [室登録]の[室内条件]タブの[外気負荷]の[全熱交換効率夏期]を出力します。 |
| 冬期全熱交換効率 | % | [室登録]の[室内条件]タブの[外気負荷]の[全熱交換効率冬期]を出力します。 |
| 冬期隙間風 | m3/h | [室登録]の[室内条件]タブの[すきま風負荷]の[窓サッシ風量（冬期）]を出力します。 |
| 冬期換気扇 | m3/h | ０を出力します。 |
| 全熱交換効率 | ０を出力します。 | |
| 空調機外気0 | ０を出力します。 | |
| 換気扇外気条件変更 | ０を出力します。 | |
| 冬期換気扇ｘ | kg/kg(DA) | ０を出力します。 |
| 9 時 | w | 内部負荷＋4 方位（※1）に含まれない外皮負荷を、 冷房顕熱負荷(9 時、12 時、14 時、16 時)(※4)、 冷房潜熱負荷(9 時、12 時、14 時、16 時)、 暖房顕熱負荷(※4)、暖房潜熱負荷の順に出力します。 ・内部負荷 構造体負荷（内壁／天井、床／地中壁／土間床）＋ 照明負荷＋人体負荷＋その他負荷＋ 窓サッシのすきま風負荷(※2） ・4 方位（※1）に含まれない外皮負荷 構造体負荷（窓ガラス／外壁／屋根／ピロティ床）＋ ガラス面日射負荷＋ 窓サッシのすきま風負荷(※3） |
| 12 時 | w | |
| 14 時 | w | |
| 16 時 | w | |
| 9 時 | w | |
| 12 時 | w | |
| 14 時 | w | |
| 16 時 | w | |
| 顕熱 | w | |
| 潜熱 | w | |
| 外皮方位１ | 1 つ目の方位（※1）の外皮負荷を、 外皮方位、 冷房顕熱負荷(9 時、12 時、14 時、16 時)、 冷房潜熱負荷(9 時、12 時、14 時、16 時)(※4)、 暖房顕熱負荷(※4)、暖房潜熱負荷の順に出力します。 ・外皮負荷 構造体負荷（窓ガラス／外壁／屋根／ピロティ床）＋ ガラス面日射負荷＋窓サッシのすきま風負荷(※2） ただし、外皮構造体がない場合、空を出力します。 | |
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 顕熱 | ||
| 潜熱 | ||
| 外皮方位2 | 2 つ目の方位（※1）の外皮負荷を、 外皮方位、 冷房顕熱負荷(9 時、12 時、14 時、16 時)(※4)、 冷房潜熱負荷(9 時、12 時、14 時、16 時)、 暖房顕熱負荷(※4)、暖房潜熱負荷の順に出力します。 ・外皮負荷 構造体負荷（窓ガラス／外壁／屋根／ピロティ床）＋ ガラス面日射負荷＋窓サッシのすきま風負荷(※2） ただし、外皮構造体の方位が2 つ未満の場合、空を出力します。 | |
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 顕熱 | ||
| 潜熱 | ||
| 外皮方位3 | 3 つ目の方位（※１）の外皮負荷を、 外皮方位、 冷房顕熱負荷(9 時、12 時、14 時、16 時)(※4)、 冷房潜熱負荷(9 時、12 時、14 時、16 時)、 暖房顕熱負荷(※４)、暖房潜熱負荷の順に出力します。 ・外皮負荷 構造体負荷（窓ガラス／外壁／屋根／ピロティ床）＋ ガラス面日射負荷＋窓サッシのすきま風負荷(※2） ただし、外皮構造体の方位が3 つ未満の場合、空を出力します。 | |
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 顕熱 | ||
| 潜熱 | ||
| 外皮方位4 | 4 つ目の方位（※1）の外皮負荷を、 外皮方位、 冷房顕熱負荷(9 時、12 時、14 時、16 時)(※4)、 冷房潜熱負荷(9 時、12 時、14 時、16 時)、 暖房顕熱負荷(※4)、暖房潜熱負荷の順に出力します。 ・外皮負荷 構造体負荷（窓ガラス／外壁／屋根／ピロティ床）＋ ガラス面日射負荷＋窓サッシのすきま風負荷(※2） ただし、外皮構造体の方位が4 つ未満の場合、空を出力します。 | |
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 9 時 | ||
| 12 時 | ||
| 14 時 | ||
| 16 時 | ||
| 顕熱 | ||
| 潜熱 |
※１．外皮の4方位は以下の通りに決定します。
３－１．[系統登録]作業ページの「所属室の負荷集計区分」で、外皮方位として指定された方位が対象です。
３－２．上記３－１が4方位以上ある場合、系統毎の外皮負荷が大きい4方位が対象となります。
３－３．上記３－２で系統毎の外皮負荷の値が同じ方位の場合、N方位から時計回りに優先となります。
上記で決まる4方位以外は、内部負荷として出力します。
※２．窓サッシのすきま風負荷の内部負荷、外皮負荷の内訳は次の通りです。
夏期顕熱負荷（SH）は、外皮負荷として出力します。
夏期潜熱負荷（LH）は、外皮負荷として出力します。
冬期顕熱負荷（SH）は、外皮負荷として出力します。
冬期潜熱負荷（LH）は、内部負荷として出力します。
※３．4方位に含まれない方位の窓サッシのすきま風負荷は、
夏期／冬期の顕熱／潜熱いずれも内部負荷として出力します。
※４．冷房及び暖房の顕熱負荷（SH）は、計算し集計した値に補正係数を乗じた値を出力します。
