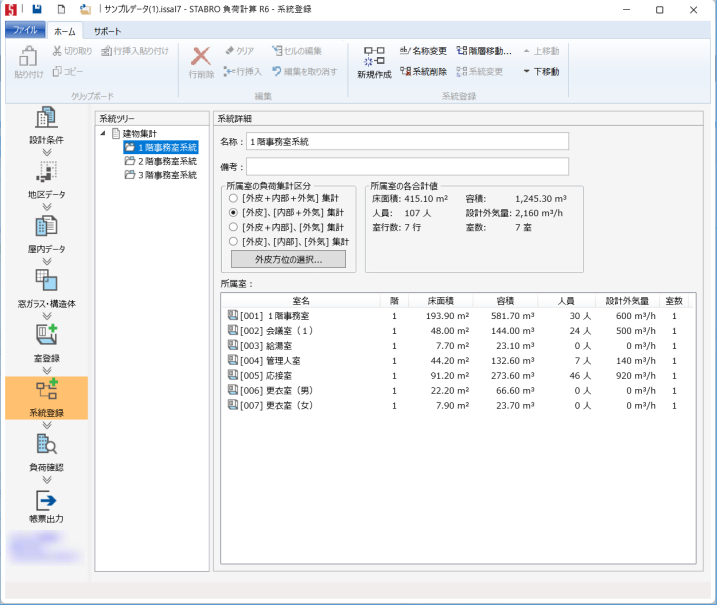

｜系統登録作業ページ｜
室負荷を集計する系統の登録を行います。
ホームメニュー
| 新規作成 | [系統ツリー]で選択した系統の配下に系統を新規作成します。 ただし、最上階層の系統を含めて 3 階層までです。 ([系統ツリー]にフォーカスが存在する場合、有効) |
| 名称変更 | 選択した系統の名称を編集状態にします。 ([系統ツリー]にフォーカスが存在する場合、有効) |
| 系統削除 | 選択した系統を削除します。 ([系統ツリー]の最上位系統以外にフォーカスが存在する場合、有効) |
| 階層移動 | [系統の階層移動]ウィンドウを表示し選択します。 選択している系統を異なる親系統に移動することができます。 ([系統ツリー]の最上位系統以外にフォーカスが存在する場合、有効) |
| 系統変更 | [室の系統変更]ウィンドウを表示し選択します。 選択している室の系統を変更することができます。 (選択している系統の配下に系統が存在しないかつ、[所属室]にフォーカスが存在する場合、有効) |
| 上移動 | 選択した系統を同階層内で 1 つ上に移動します。 ([系統ツリー]にフォーカスが存在し、選択している系統が同階層で先頭(最上)以外の場合、有効) |
| 下移動 | 選択した系統を同階層内で 1 つ下に移動します。 ([系統ツリー]にフォーカスが存在し、選択している系統が同階層で最後尾(最下)以外の場合、有効) |
系統ツリー
画面左側の系統ツリーです。
系統の新規作成、階層の移動、上下の移動、削除などの編集が行えます。
文字編集は次の「名称」と同じ結果になります。
名称
系統の名称です。
自由に編集できますが、空白や既に使用している名称には変更できません。
全角 127(半角 255)文字まで入力可能です。
備考
系統の備考です。
データの補足情報など自由に入力してください。
全角 127(半角 255)文字まで入力可能です。
所属室の負荷集計区分
系統に所属している室負荷の集計区分を設定します。
“[外皮＋内部＋外気] 集計”、”[外皮]、[内部＋外気] 集計”、”[外皮＋内部]、[外気] 集計”、”[外皮]、[内部]、[外気] 集計”の 4 つから選択します。
-
-
- [外皮＋内部＋外気] 集計”は、外皮負荷、内部負荷、外気負荷を別にしないでまとめて集計します。
- [外皮]、[内部＋外気] 集計”は、外皮負荷と内部負荷＋外気負荷をそれぞれ別に集計します。
- [外皮＋内部]、[外気] 集計”は、外皮負荷＋内部負荷と外気負荷をそれぞれ別に集計します。
- [外皮]、[内部]、[外気] 集計”は、外皮負荷、内部負荷、外気負荷をそれぞれ別に集計します。
[系統ツリー]で選択している系統の配下に系統が存在しない場合、選択可能となります。
-
外皮方位の選択…
[外皮方位の選択]ウィンドウを表示し選択します。
別集計する外皮方位を選択できます。
[系統ツリー]で選択している系統の配下に系統が存在しないかつ、「所属室の負荷集計区分」で”[外皮]、[内部＋外気] 集計”か”[外皮]、[内部]、[外気] 集計”を選択した場合、押下可能となります。
所属室の各合計値
系統に所属している室の各種合計値です。
所属室
系統に所属している室のリストです。
[室登録]作業ページ –[ソート機能]-[室並び替え]順に表示します。
選択した室を画面左側の[系統ツリー]にマウスでドラッグ＆ドロップすることにより系統を移動することができます。
系統の階層移動ウィンドウ
操作
リボンメニューの[階層移動…]をクリックして開きます。
系統の親系統を移動します。
OK
選択した系統を確定し、ウィンドウを閉じます。
キャンセル
何もせずウィンドウを閉じます。
室の系統変更ウィンドウ
操作
リボンメニューの[系統変更]をクリックして開きます。
室が所属する系統を変更します。
OK
選択した系統を確定し、ウィンドウを閉じます。
キャンセル
何もせずウィンドウを閉じます。
外皮方位の選択ウィンドウ
操作
[外皮方位の選択…]をクリックして開きます。
別集計する外皮方位を選択します。
選択しない外皮方位は「内部＋外気負荷」または「内部」に集計します。
OK
外皮方位の選択状況を確定し、ウィンドウを閉じます。
キャンセル
何もせずウィンドウを閉じます。
すべて選択
表示しているすべての外皮方位を選択します。
「外皮方位」が全てチェック ON 以外の場合、押下可能となります。
すべて解除
表示しているすべての外皮方位の選択を解除します。
「外皮方位」が全てチェック OFF 以外の場合、押下可能となります。
