｜空調設備（セントラル方式）‐熱源・二次ポンプ群設定｜

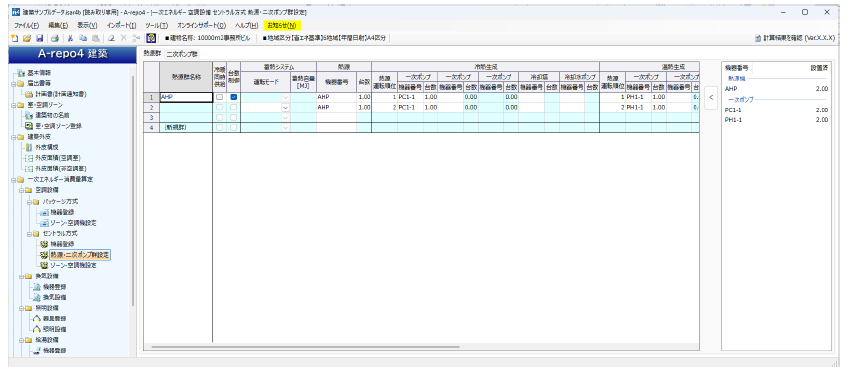

熱源群タブ
熱源群を構成する熱源機器を定義します。
項目説明
熱源群名称
熱源群の名称を入力します。
冷温同時供給
冷水および温水を同時に供給する場合はチェックします。
台数制御
台数制御を行う場合はチェックします。
蓄熱システム
運転モード
蓄熱システムの場合プルダウンリストから選択します。
蓄熱容量[MJ]
蓄熱容量を入力します。
熱源
機器番号
熱源機器の番号を登録済みの機器リストから選択します。
台数
使用する熱源機器の台数を入力します。
冷熱生成
熱源運転順位
冷熱発生器の中での運転優先順位を付けます。
一次ポンプ
| 機器番号 | 一次ポンプの機器番号を登録済みの機器リストから選択します。 |
| 台数 | 一次ポンプの台数を入力します。 |
冷却塔
| 機器番号 | 冷却塔の機器番号を登録済みの機器リストから選択します。 |
| 台数 | 冷却塔の台数を入力します。 |
冷却水ポンプ
| 機器番号 | 冷却水ポンプの機器番号を登録済みの機器リストから選択します。 |
| 台数 | 冷却水ポンプの台数を入力します。 |
温熱生成
熱源運転順位
温熱発生器の中での運転優先順位を付けます。
一次ポンプ
| 機器番号 | 一次ポンプの機器番号を登録済みの機器リストから選択します。 |
| 台数 | 一次ポンプの台数を入力します。 |
リスト（画面右）
機器選択リスト
画面右側の機器選択リストで機器番号を選択し、“＜”ボタンを押すと左側の入力画面に選択した内容が表示されます。
また、選択された熱源機器の設置済み累計台数が、チェック用として表示されます。

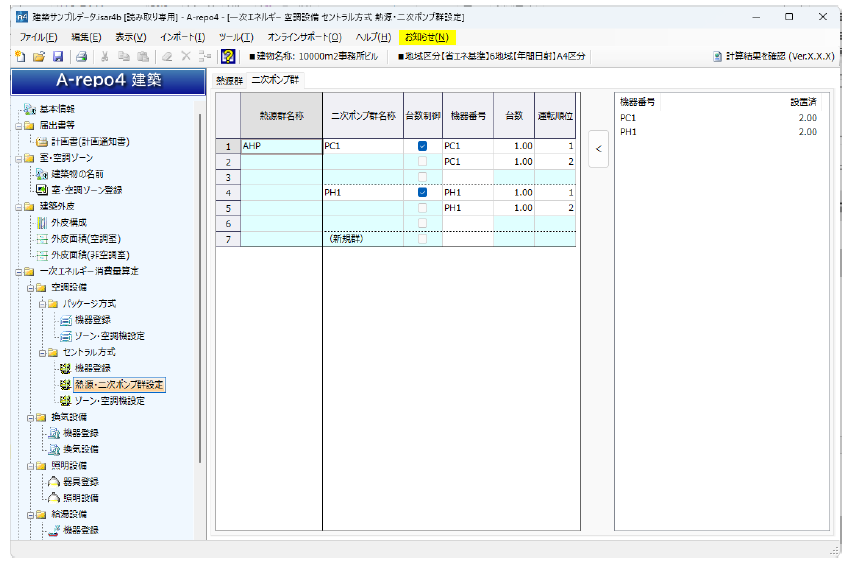

二次ポンプ群タブ
二次ポンプを構成するポンプを定義します。
項目説明
熱源群名称
熱源群タブで登録した名称が表示されます。
二次ポンプ群名
2 次ポンプ群の名称を入力します。
台数制御有無
台数制御していればチェックします。
機器番号
2 次ポンプの機器番号を登録済みの機器リストから選択します。
台数
台数を入力します。
運転順位
複数の 2 次ポンプの中での運転優先順位を入力します。
リスト（画面右）
機器選択リスト
画面右側の機器選択リストで機器番号を選択し、“＜”ボタンを押すと左側の入力画面に選択した内容が表示されます。
また、選択された二次ポンプの設置済み累計台数が、チェック用として表示されます。
