空調設備（セントラル方式）‐ゾーン・空調機設定

｜空調設備（セントラル方式）‐ゾーン・空調機設定｜

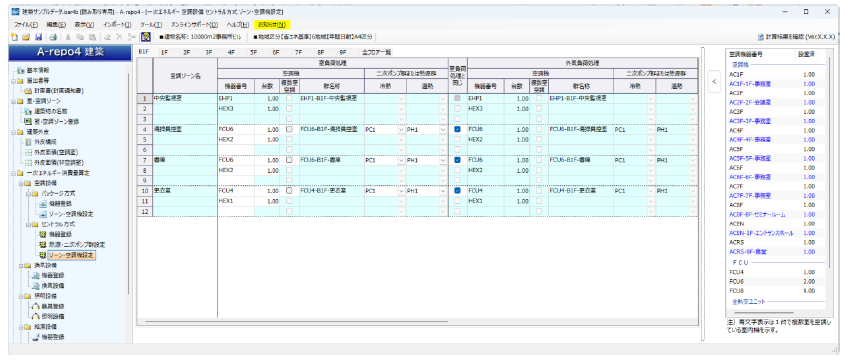

空調ゾーンの負荷を処理する空調機を設定します。

フロア別に入力します。
「全フロア一覧」タブで全入力データを確認することができます。

空調ゾーン名が表示されます。

機器番号	画面右側の機器選択リストで選択すると、ここに表示されます。
台数	機器の台数を入力します。
複数室処理	同じ空調機で他の室も処理する場合はチェックします。
群名称	階・室名・機器番号を組み合わせた空調機群の名称が表示されます。

冷熱	冷熱に対応する二次ポンプまたは熱源群をプルダウンリストから選択します。
温熱	温熱に対応する二次ポンプまたは熱源群をプルダウンリストから選択します。

外気負荷処理に、室負荷処理と同一の機器を使用する場合チェックします。

機器番号	画面右側の機器選択リストで選択すると、ここに表示されます。
台数	機器の台数を入力します。
複数室処理	同じ空調機で他の室も処理する場合はチェックします。
群名称	階・室名・機器番号を組み合わせた空調機群の名称が表示されます。

冷熱	冷熱に対応する二次ポンプまたは熱源群をプルダウンリストから選択します。
温熱	温熱に対応する二次ポンプまたは熱源群をプルダウンリストから選択します。

備考で記載する事項があれば入力します。

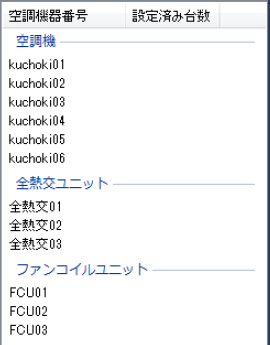

画面右側の機器選択リストから空調機または全熱交やファンコイルの機器番号を選択し、“＜”ボタンを押すと左側の入力画面にその内容が表示されます。
また、選択された機器の設置済み累計台数が、チェック用として表示されます。
