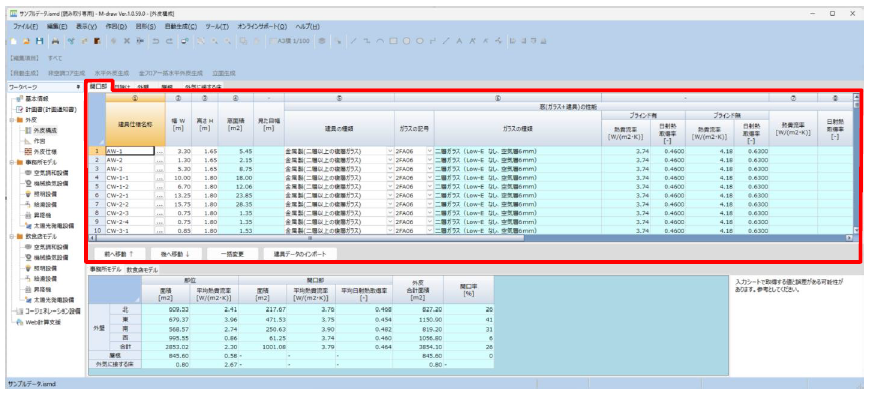

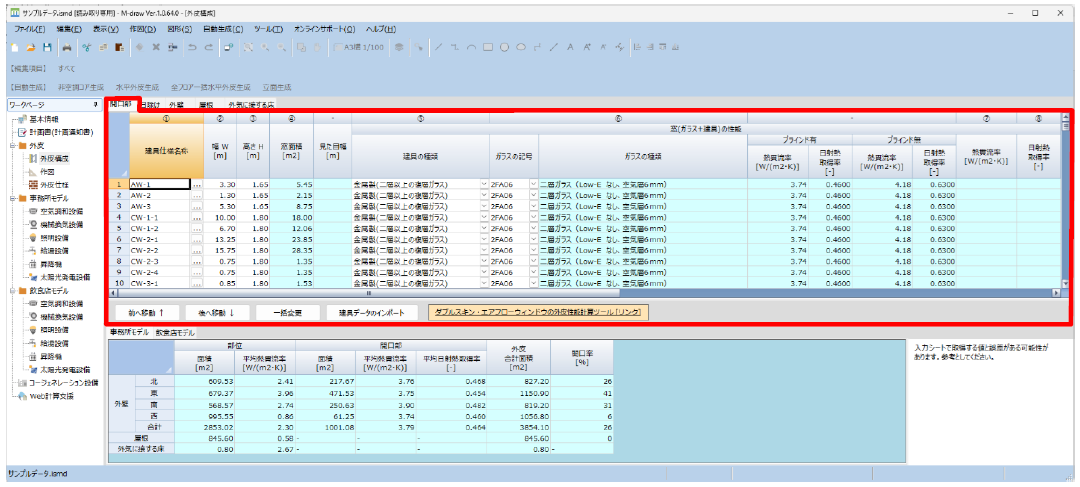

｜外皮構成‐開口部タブ｜
項目説明
※項目名の丸数字は入力シートに関連します。
①建具仕様名称
建具仕様名称を入力します。
最大40文字まで入力可能です。
右側のボタンを押下すると、開口部詳細ダイアログボックスが表示されます。
②幅W
建具の幅を入力します。
入力範囲は0.01～999.99です。
③高さH
建具の高さを入力します。
入力範囲は0.01～99.99です。
見た目幅
建具の幅を入力します。
入力範囲は0.01～999.99です。
窓面積が直接入力された場合、編集可能です。
⑤建具の種類
建具の種類をコンボボックスから選択します。
⑨⑩の項目で、ガラス＋建具の熱貫流率および日射熱取得率を直接入力する場合には、選択せず空欄にしてください。
⑥ガラスの記号
ガラスの記号をコンボボックスから選択します。
⑦⑧の項目で、ガラスの熱貫流率および日射熱取得率を直接入力する場合には、選択せずに空欄にします。
⑥ガラスの種類
ガラスの記号を選択した場合、自動で表示されます。
ガラスの記号を選択しない場合、直接入力が可能です。
ブラインド有
熱貫流率、日射熱取得率
建具の種類とガラスの記号に応じたブラインド有の窓性能(熱貫流率、日射熱取得率)が表示されます。
ブラインド無
熱貫流率、日射熱取得率
具の種類とガラスの記号に応じたブラインド無の窓性能(熱貫流率、日射熱取得率)が表示されます。
⑦熱貫流率
ガラス部分の熱貫流率を直接入力します。
入力範囲は0.01～9.99です。
⑤建具の種類を選択し、⑥ガラスの記号は未選択の場合に有効です。
⑧日射熱取得率
ガラス部分の日射熱取得率を直接入力します。
入力範囲はは0.0001～1.0000です。
⑤建具の種類を選択し、⑥ガラスの記号は未選択の場合に有効です。
⑨熱貫流率
ガラス＋建具の熱貫流率を直接入力します。
入力範囲は0.01～9.99です。
⑤建具の種類および⑥ガラスの記号がともに未選択の場合に有効です。
⑩日射熱取得率
ガラス＋建具の日射熱取得率を直接入力します。
入力範囲は0.0001～1.0000です。
⑤建具の種類および⑥ガラスの記号がともに未選択の場合に有効です。
ブラインドの有無
ブラインドがある場合はチェックを入れます。
⑪備考
最大20文字まで入力可能です。
メモ欄
補足説明など自由に使用してください。
最大255文字まで入力可能です。
ボタン説明
前へ移動↑
行選択後に押下、選択行を上に移動させます。
後へ移動↓
行選択後に押下、選択行を下に移動させます。
一括変更
行選択後に押下すると、開口部詳細ダイアログボックスが表示されます。
ここで設定した内容が行に反映されます。
建具データのインポート
予めインポートしたい建具情報のエクセルシートを準備しておきます。
ボタン押下後、該当ファイルを選択し、建具情報をインポートします。
