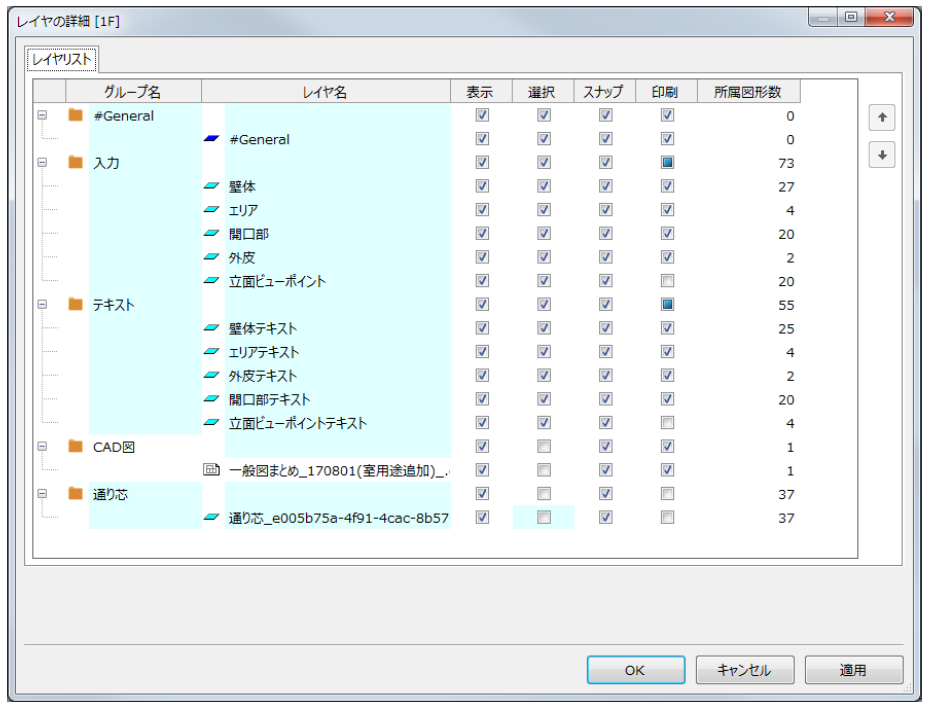

｜レイヤの詳細ダイアログボックス｜
図面のレイヤ状態の確認と設定の変更を行う画面です。
レイヤリスト
グループ名
レイヤを管理しやすくするための名称です。
グループ名が同じ場合、自動的に並び替えられます。
同グループのレイヤ状態を一括して変更可能です。
レイヤ名
レイヤを区分するための名称です。
表示
所属する図形の表示状態を設定するチェックボックスです。
選択
所属する図形の選択状態を設定するチェックボックスです。
スナップ
所属する図形のスナップ状態を設定するチェックボックスです。
印刷
所属する図形の印刷状態を設定するチェックボックスです。
所属図形数
所属する図形の数を表示します。
ボタン説明
適用
画面を閉じずに設定内容の保存と、作図画面への反映を行います。
