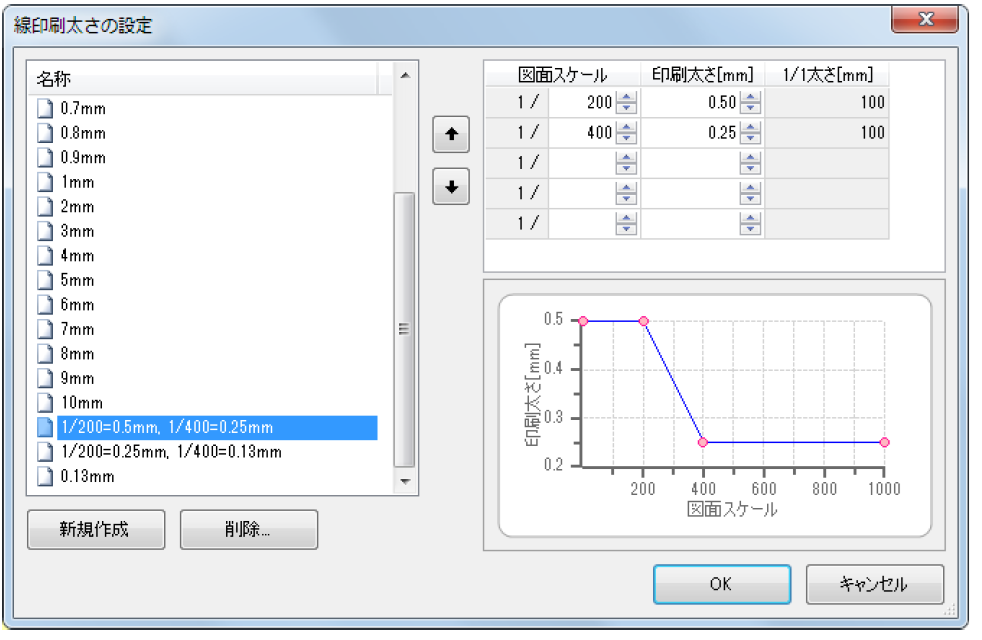

｜線印刷太さの設定ダイアログボックス｜
印刷した際の線の太さを設定する画面です。
項目説明
名称
線太さを表す名称です。
項目の設定内容から自動で決定されます。
図面スケール
図面スケールによって太さを変更する場合はスケール値を入力してください。
図面スケールに関係なく太さ一定の場合は1を入力してください。
図面スケールに範囲がある場合は、複数行入力してください。
印刷太さ［mm］
図面スケールの印刷時の太さを入力します。
1/1太さ［mm］
1/1スケール時の太さを表示します。
ボタン説明
新規作成
新しい「線印刷太さ」を最終行に作成します。
削除
選択されている「線印刷太さ」を削除します。
