シートの詳細、シートの新規作成ダイアログボックス

｜シートの詳細、シートの新規作成ダイアログボックス｜

シートを新規作成または確認、設定するダイアログボックスです。

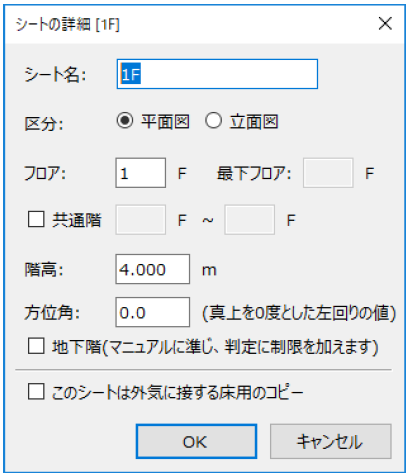

（以下は、「シートの詳細」のイメージです。）

平面図の場合は階名等、立面図の場合は方位名等でシートの名称を入力します。
印刷帳票の名称等、階に関する名称に使用されます。
最大20文字まで入力可能です。

シートのページが平面図か立面図かを選択します。

数値を入力します。
入力範囲は-99～99です。

数値を入力します。
入力範囲は-99～99です。地下階はマイナスで入力します。
（地下１階→-1）

補足

最下フロアの基準用途
最下フロアは、立面図でFL(SL)線を描画する場合の基準階となります。

共通階を設定する場合チェックを入れます。
共通階の数値を入力します。
入力範囲は-99～99です。

数値を入力します。
入力範囲は0.000 ～ 99.999です。

数値を入力します。
入力範囲は0.0 ～ 359.9です。

地下階として扱いたい場合に設定します。

Information

自動設定の条件
・フロアにマイナス値を入力すると自動的に設定されます。
・共通階にマイナス値を入力しても自動的に設定はされません。

フロア間計算時に外気に接する床用シートを生成した場合に設定されます。
