設計基準の負荷計算方法で「②簡易計算」を選択した場合の「負荷確認」画面について説明します。

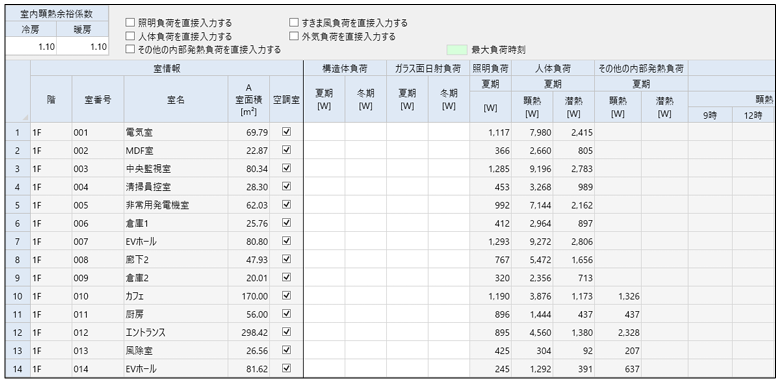

全体概要
「設計基準」にて「②簡易計算」を選択した場合の「負荷確認」画面です。
構造体負荷・ガラス面日射負荷、室内発生熱負荷、すきま風負荷、外気負荷、室内顕熱余裕係数を入力および設定して使用します。
※建築設備設計基準が平成27年版の場合は、上記タイプの入力はできません。
構造体負荷・ガラス面日射負荷を入力する
時刻共通の構造体負荷、ガラス面日射負荷を冷房、暖房別に入力します。
室内発生熱負荷を直接入力する
照明負荷、人体負荷、その他の内部発熱負荷を手入力する場合や、外部で計算した値を使用する場合は、
該当するチェック項目にチェックをします。

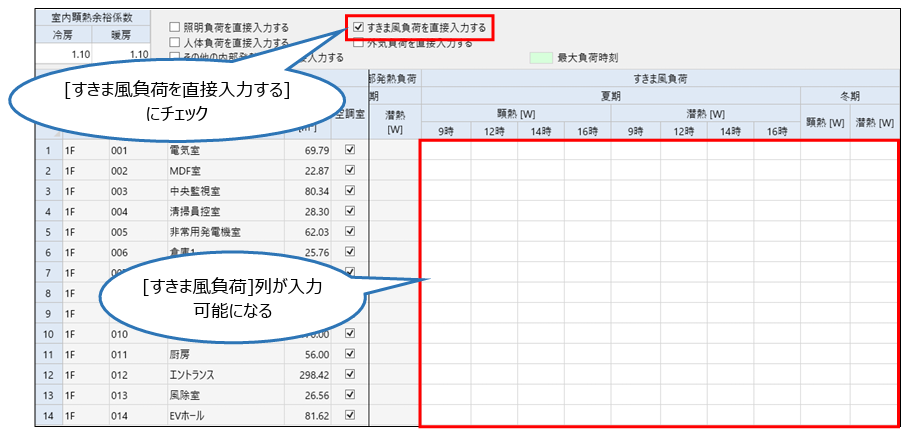

すきま風負荷を直接入力する
すきま風負荷を手入力する場合や、外部で計算した値を使用する場合は、チェック項目［すきま風負荷を直接入力する］にチェックをします。
外気負荷を直接入力する
外気負荷を手入力する場合や、外部で計算した値を使用する場合は、チェック項目［外気負荷を直接入力する］にチェックをします。

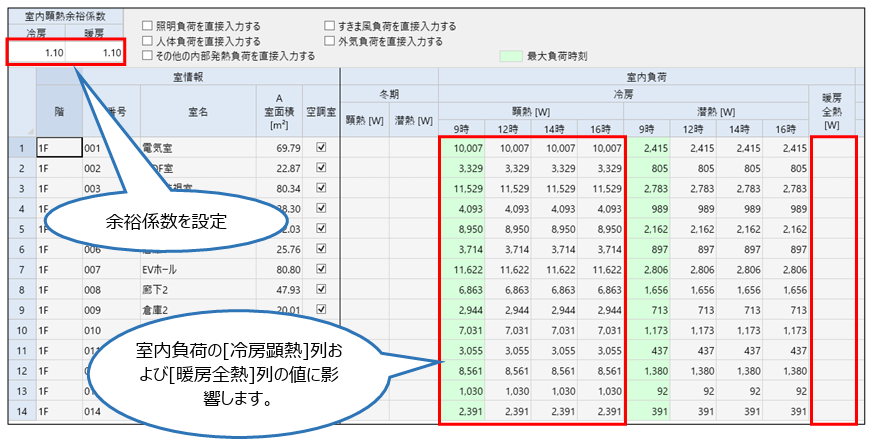

室内顕熱余裕係数を設定する
室内顕熱余裕係数は、室内負荷の顕熱合計値に乗算します。
