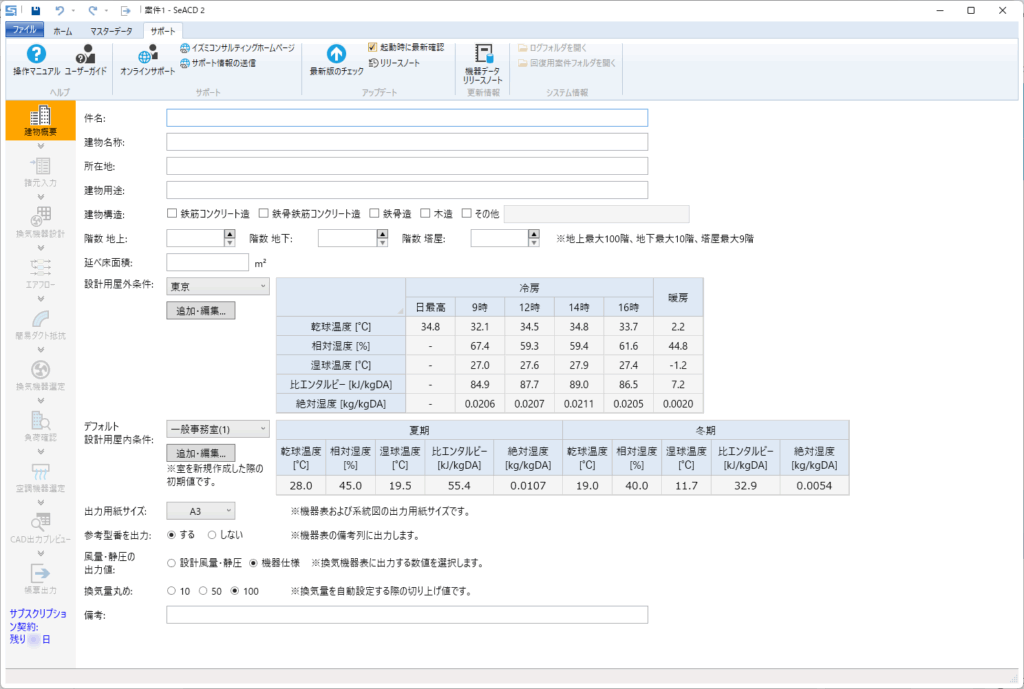

建物の概要を入力・設定する「建物概要」画面について説明します。
全体概要
建物概要や設計用屋外条件、設計用屋内条件等の設定を行います。
表示される画面は、「設計基準」ダイアログにて設定した建築設備設計基準に準拠します。

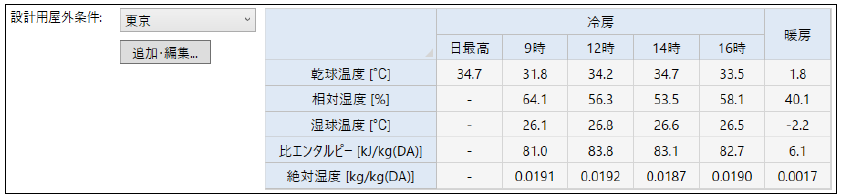

設計用屋外条件
設計用屋外条件とは、建物概要で初期値として設定される設計用屋外条件のことです。
コンボボックスを変更することで設計用屋外条件を変更することができます。
また、「追加・編集」ボタンをクリックすると「設計用屋外条件」ダイアログが表示され、ユーザーデータの追加・編集を行うことができます。

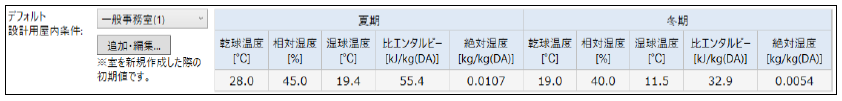

デフォルト設計用屋内条件
デフォルト設計用屋内条件とは、諸元入力で室を登録した際に初期値として設定される設計用屋内条件のことです。
コンボボックスを変更することでデフォルト設計用屋内条件を変更することができます。
また、「追加・編集」ボタンをクリックすると「設計用屋内条件」ダイアログが表示され、ユーザーデータの追加・編集を行うことができます。

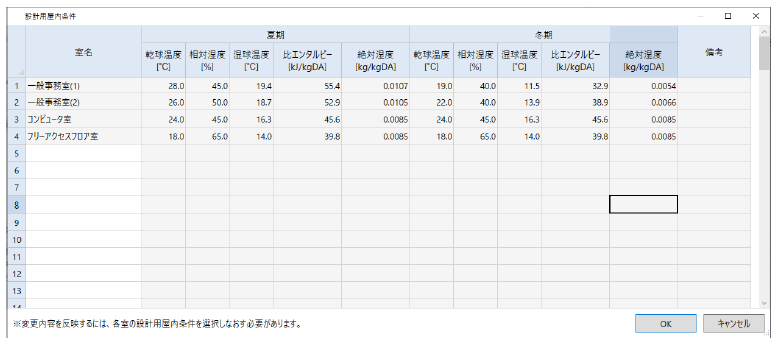

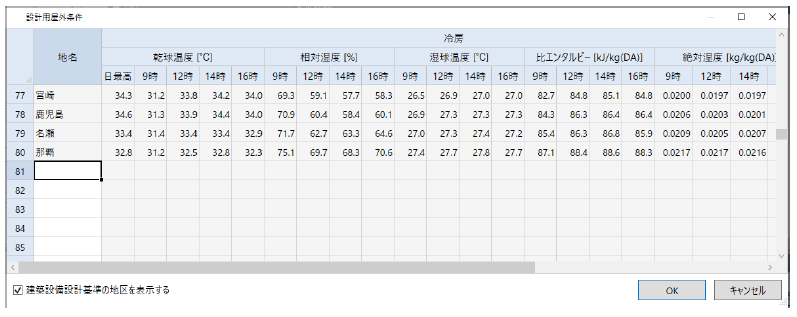

ユーザーデータの登録
設計用屋外条件および設計用屋内条件は、ユーザーデータとして登録することが可能です。
各項目の「追加・編集」ボタンをクリックして開く画面から登録します。
詳細は「ユーザーデータの登録」をご参照ください。
ユーザーデータの利用
設計用屋外条件

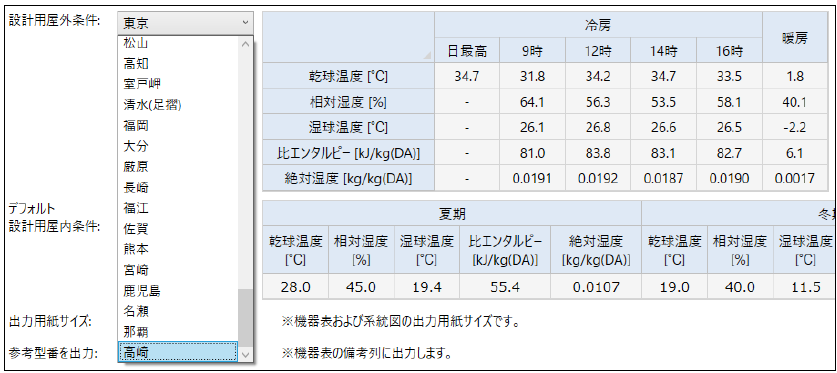

登録した設計用屋外条件のユーザーデータの選択は「建物概要」画面の設計用屋外条件で選択できます。
選択済みユーザーデータを編集した場合

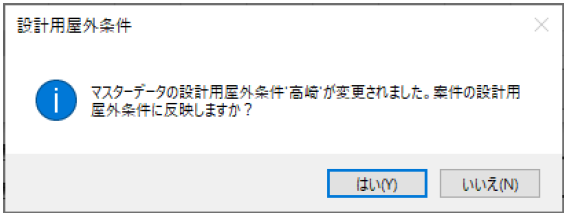

建物概要画面で追加したユーザーデータ選択した状態で設計用屋外条件を変更した場合、次のメッセージが表示されます。
| はい(Y) | 「設計用屋外条件」ダイアログで変更した内容が建物概要に反映されます。 |
| いいえ(N) | この案件データ内にのみ建物概要の内容が使用されます。 確定のタイミングは、「建物概要」画面で変更内容を確定したときです。 |
設計用屋内条件

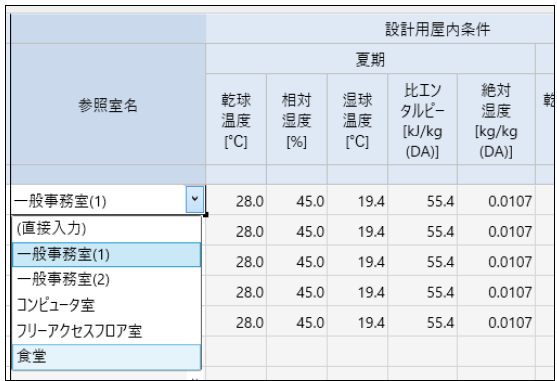

登録した設計用屋内条件のユーザーデータの選択は「建物概要」画面の設計用屋内条件で選択できます。
足
選択済みユーザーデータを編集した場合

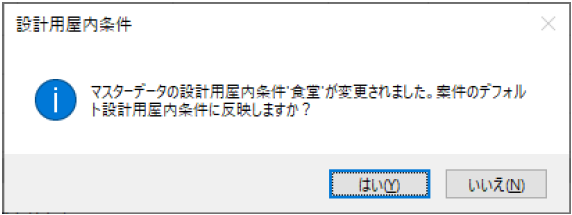

「建物概要」画面で追加したユーザーデータ選択した状態で設計用屋内条件を変更した場合、次のメッセージが表示されます。
| はい(Y) | 設計用屋内条件画面で変更した内容が建物概要に反映されます。 |
| いいえ(N) | 「建物概要」画面で変更内容を確定することで、この案件データ内にのみ建物概要の内容が使用されます。 |
室内機・室外機選定基準
空調機器の選定に使う基準を、「室内機・室外機選定基準」で選択します。
建築設備設計基準
建築設備設計基準に基づいて、室内機・室外機を選定します（初期値）。
メーカー補正係数基準
メーカーの技術資料の補正係数（メーカー補正値）を設定して、室内機・室外機を選定します。
