換気機器選定

｜換気機器選定｜

概要

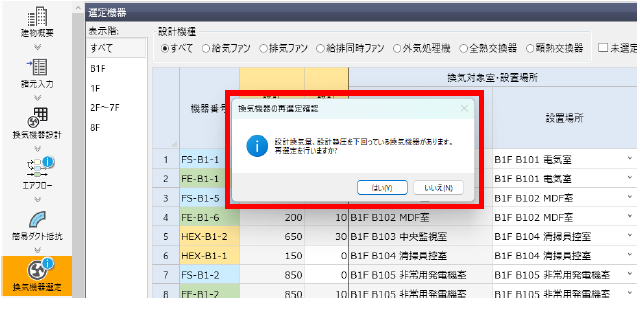

換気機器設計画面で追加した換気系統情報の一覧が表示されます。
この画面では追加した機器に対して、換気機器の選定を行います。

※Ver.2.0.280から、風量列、機外静圧列、電動機出力列が、給気、排気別に表示されます。
また、温度交換率列は冷房、暖房別に表示されます。

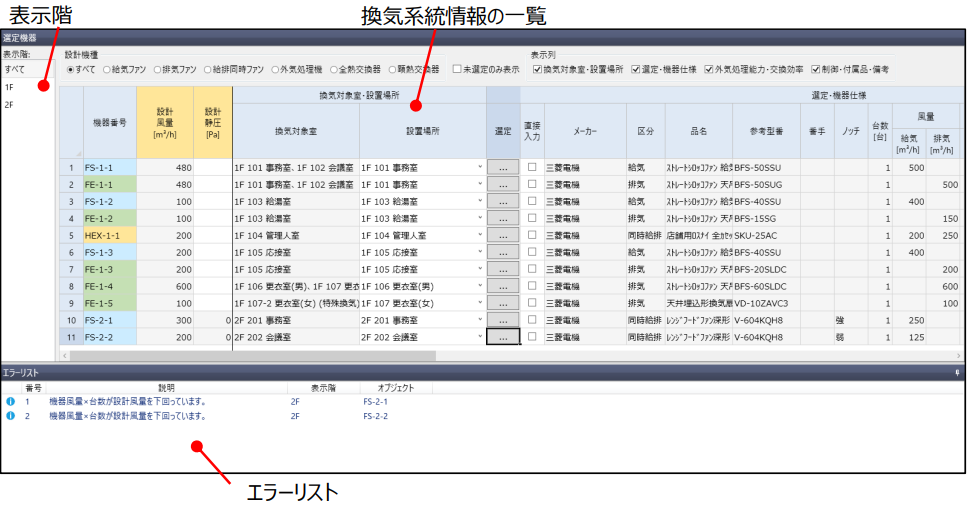

画面の見方

表示階

表示階にて、一覧に表示する室を切り替えることが可能です。
また、表示階を「すべて」を選択した場合はすべての室が一覧に表示されます。

設計機種、未選定のみ表示

設計機種にて、一覧に表示する設計機種を切り替えることが可能です。
また、設計機種を「すべて」を選択した場合はすべての設計機種が一覧に表示されます。
未選定のみ表示にて、一覧に表示する未選定機器を切り替えることが可能です。

表示列

概要

表示列にて、表示する列を切り替えることが可能です。
またチェックボックスになっているので表示列を複数選択も可能です。

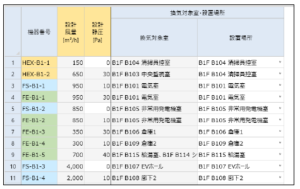

換気対象室・設置場所

換気対象室・設置場所を表示します。

選定・機器仕様

選定・機器仕様を表示します。

外気処理能力・交換効率

外気処理能力・交換効率を表示します。

制御・付属品・備考

制御・付属品・備考を表示します。

機器番号

選択した機器の設計機種に合わせた背景色が表示されます。
また、機器番号の編集が可能になっております。

機器選定方法

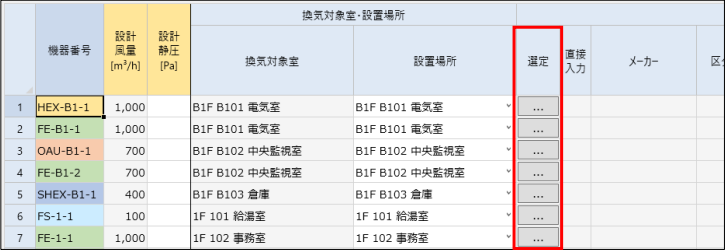

手順1

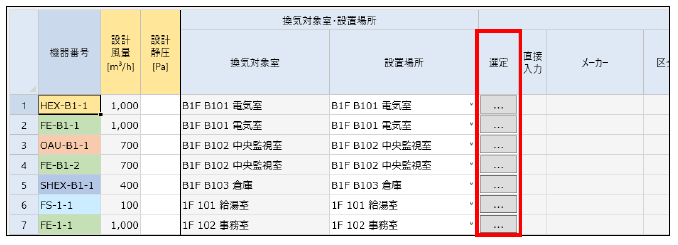

選定したい換気系統情報の[選定]ボタンを押下します。

手順2

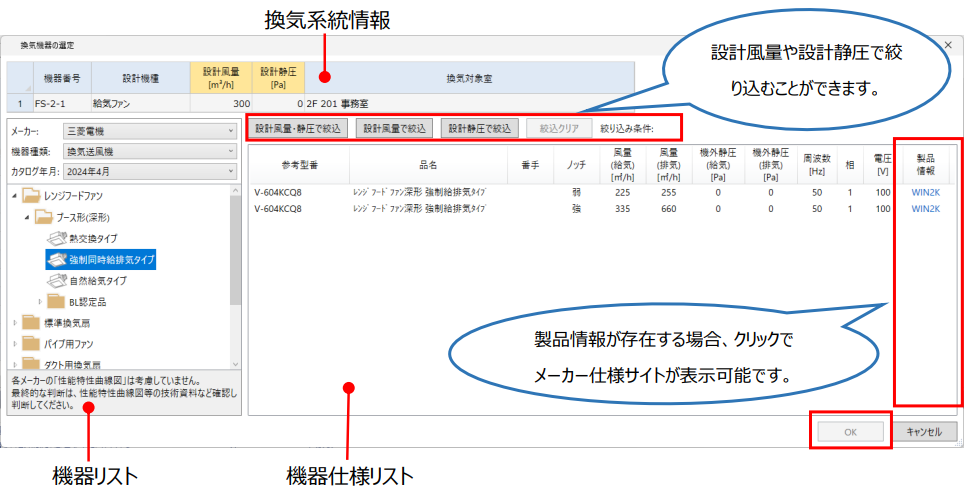

「換気機器の選定」ウィンドウが開きます。
※Ver.2.0.280から、風量列、機外静圧列が、給気、排気別に表示されます。

機器選定方法

①機器リストから機器を選択する。
②機器仕様リストから機器仕様を選択する。
③[OK]ボタンを押すと、換気系統情報に選定した機器が登録されます。



換気系統情報

「換気機器選定」画面の選択中の換気選定情報が表示されます。



機器リスト

システムメーカー：
　換気機器システムの機器メーカー一覧が表示されます。

機器種類：
　システムメーカーで選択したメーカーの機器種類一覧が表示されます。

カタログ年月：
　システムメーカー、機器種類で選択した機器のカタログ年月一覧が表示されます。

機器ツリー：
　システムメーカー、機器種類、カタログ年月から選択されたカタログの機器一覧が表示されます。
　また、表示される機器一覧は設計機種によって異なります。



機器仕様リスト

機器リストで選択した機器の機器仕様一覧が表示されます。

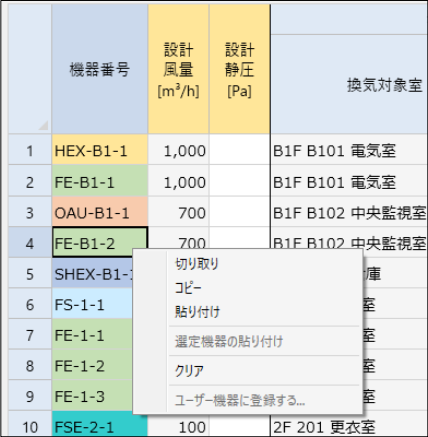

換気系統情報の編集方法

概要

項目説明

切り取り

編集可能なセルを選択した場合のみ、セルの切り取りを行うことができます。



コピー

選択セルまたは選択行のセル範囲データを一時的に記憶させます。
コピー範囲に選定済みの機器行が含まれる場合は、選定機器情報も同時に記憶され、その後の「選定機器の貼り付け」により、選定機器情報が貼り付けできます。



貼り付け

貼り付け対象のセルが編集可能の場合のみ貼り付けを行うことができます。



選定機器の貼り付け

貼り付け対象の行を選択した場合のみ選定機器の貼り付けを行うことができます。



クリア

編集可能なセルを選択した場合、または行選択した場合にクリアを行うことができます。
セルでクリアを行った場合は、選択中のセルの値がクリアされます。
行選択でクリアした場合は、選定機器がクリアされます。



ユーザー機器に登録する

機器を選定している場合のみ、ユーザー機器の登録を行うことができます。
詳しくは後述のユーザー機器をご参照ください。



ユーザー機器に登録する

機器を選択し、[右クリック]-[ユーザー機器に登録する…]を選択後、確認メッセージで「はい」を選択すると選択した機器を、ユーザー機器として登録することができます。
同じような機器を登録した後に、異なる部分のみを編集することや、登録手本として利用することが可能です。

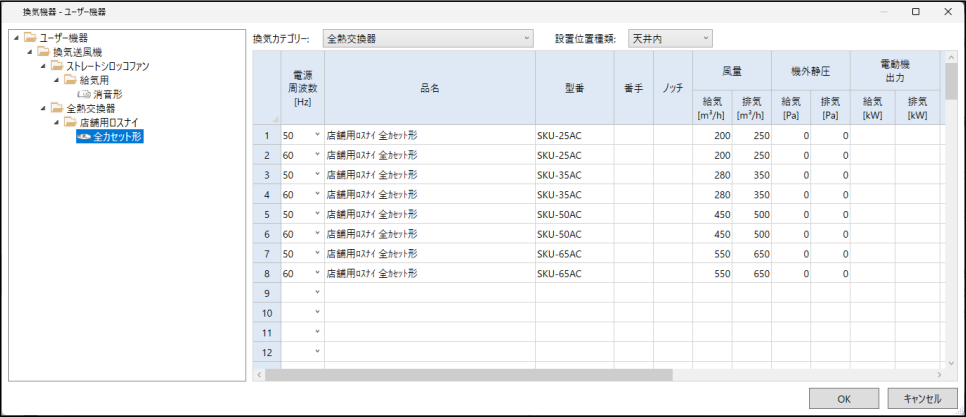

確認メッセージで「はい」を選択すると、次の画面が表示されます。
「OK」ボタンで登録が完了します。

※登録画面は「マスターデータ」-「換気機器 – ユーザー機器」となります。

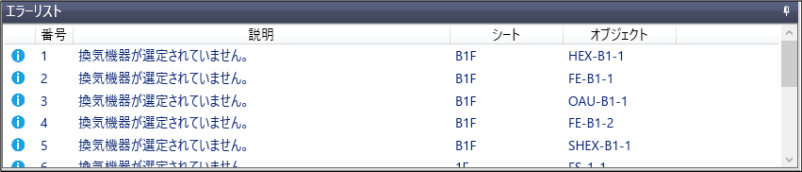

エラーリスト

換気機器選定でのエラー情報を一覧で表示します。

換気機器選定で表示するエラー情報は以下の通りです。

No.	エラー内容
1	機器風量×台数が設計風量を下回っています。
2	機器静圧が設計静圧を下回っています。
3	機器番号が重複しています。
4	換気機器が選定されていません。

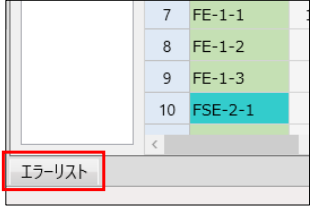

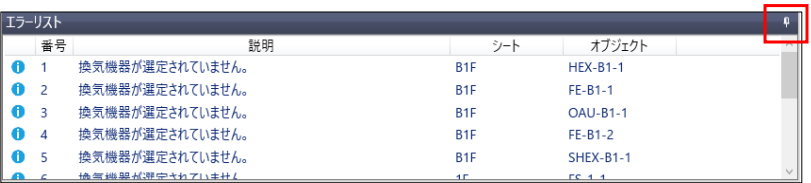

エラーリストの表示・非表示

エラーリストの右上のマークを押すとエラーリストが非表示となります。

再度、エラーリストを表示する場合は、エラーリストタブを押すとエラーリストが表示されます。

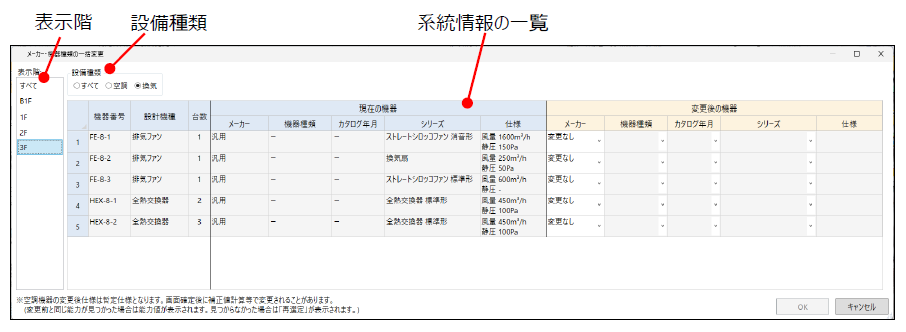

付属品一括設定

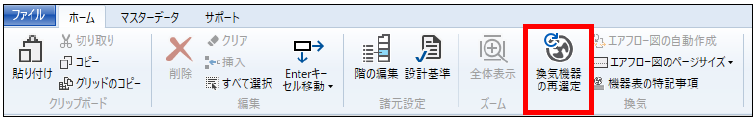

メーカー機器の据付方式、付属品を一括で設定するには、[ホーム]-[付属品一括設定]メニューを選択します。

換気タブを選択すると、入力済みの換気機器の据付方法、付属品を一括で設定することが出来ます。
OKボタンを押すと換気タブと空調タブの設定内容が反映されます。
空調タブについては、空調機器選定の「付属品一括設定」をご参照ください。

変更単位は機器リストの機器単位です。
