建物概要や設計地区、建物方位、計算オプションを入力する「設計条件」作業ページについて説明します。

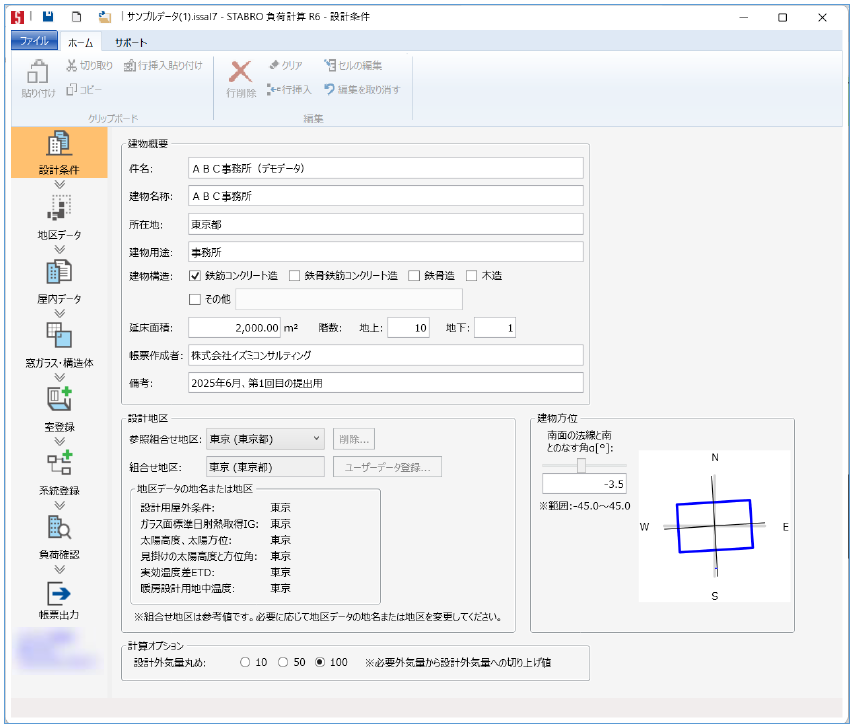

画面概要
建物概要や設計地区、建物方位、計算オプションを入力します。
建物概要
件名
保存ファイル名の初期値、帳票の各ページヘッダーに影響します。
全角127（半角255）文字まで入力可能です。
建物名称
帳票の「建物方位・太陽位置図」に出力します。
全角127（半角255）文字まで入力可能です。
所在地
帳票の「建物方位・太陽位置図」に出力します。
全角127（半角255）文字まで入力可能です。
建物用途
帳票の「建物方位・太陽位置図」に出力します。
全角127（半角255）文字まで入力可能です。
建物構造
帳票の「建物方位・太陽位置図」に出力します。
複数のチェックが可能です。
複数チェックがある場合は「、」で区切って帳票に出力します。
「その他」にチェックした場合、テキストボックスが入力可能となります。
全角127（半角255）文字まで入力可能です。
延床面積
帳票の「建物方位・太陽位置図」に出力します。
0～999,999,999.99の範囲が入力可能です。
階数‐地上
帳票の「建物方位・太陽位置図」に出力します。
0～999の範囲が入力可能です。
階数‐地下
帳票の「建物方位・太陽位置図」に出力します。
0～99の範囲が入力可能です。
帳票作成者
帳票の「表紙」に出力します。
全角127（半角255）文字まで入力可能です。
備考
帳票には出力しませんが、物件の補足情報など自由に入力できます。
全角127（半角255）文字まで入力可能です。
設計地区
参照組合せ地区
次の6つのデータ項目の地名や地区を一度に設定するための弊社独自の項目です。
-
-
- 設計用屋外条件
- ガラス面標準日射熱取得 IG
- 太陽高度、太陽方位
- 見掛けの太陽高度と方位角
- 実効温度差 ETD
- 暖房設計用地中温度
-
参照組合せ地区の初期供給データは、「設計用屋外条件」から引用した80地区です。
その他各地区データの組合せは、気象庁HPに掲載の緯度が最も近いものを根拠としています。
削除
選択している「参照組合せ地区」を削除します。
ただし、初期供給の「参照組合せ地区」の場合、ボタンが有効になりません。
組合せ地区
現在の組合せ地区を表示します。
［地区データ］作業ページで「設計用屋外条件」、「ガラス面標準日射熱取得 IG」、「太陽高度、太陽方位」、「見掛けの太陽高度と方位角」、「実効温度差 ETD」、「暖房設計用地中温度」の各地名や地区を変更すると組合せ地区が編集可能となり、ユーザーデータとして登録することができます。
帳票にこの地区名は出力しません。
ユーザーデータ登録
現在の地区の組合せをユーザーデータとして登録します。
［地区データ］作業ページで各地名や地区を変更するとユーザー独自の地区組合せとなり、登録しておくことにより他の物件で選択できるようになります。
地区データの地名または地区
現在の［地区データ］作業ページの各地名や地区を表示します。
建物方位
南面の法線と南と のなす角α［°］
建物の南面の法線と南とのなす角αを入力します。
入力した角度は計算では使用しませんが、帳票の「建物方位・太陽位置図」に図を出力します。
-45.0～45.0の範囲が入力可能です。
スライダーにより±1の増減が可能です。
計算オプション
設計外気量丸め
［室登録］作業ページで「必要外気量」から「設計外気量」へ値を切り上げる際の、単位を選択します。
初期値は「100」です。
