｜照明設備‐照明設備｜

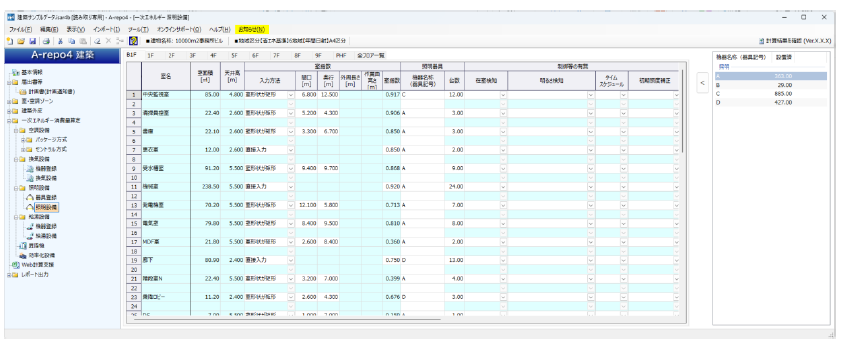

各室ごとに使用する照明器具を設定します。
フロア
フロア別に入力します。
「全フロア一覧」タブで全入力データを確認することができます。
項目説明
室名
室・空調ゾーン登録で照明設備のチェックをONにした室が表示されます。
室面積[㎡]
同上
天井高[m]
同上
室指数
入力方法
室形状により入力方法が異なりますので、プルダウンリストから選択します。
間口[m]
「入力方法」で「室形状が矩形」を選択した場合は、間口寸法を0～999.999[m]の範囲で入力します。
奥行[m]
「入力方法」で「室形状が矩形」を選択した場合は、奥行寸法を0～999.999[m]の範囲で入力します。
外周長さ[m]
「入力方法」で「室形状が矩形以外」を選択した場合は、外周長さを0～999.999[m]の範囲で入力します。
作業面高さ[m]
作業面高さを0～9.999[m]の範囲で入力します。
室指数
「入力方法」で「直接入力」を選択した場合は、0.001～99.999の範囲で入力します。
「入力方法」で「室形状が矩形」を選択し、間口、奥行に適正な値が入力された場合、自動計算結果が表示されます。
また、「入力方法」で「室形状が矩形以外」を選択し、外周長さ、作業面高さに適正な値が入力された場合、自動計算結果が表示されます。
照明器具
機器名称（器具記号）
機器名称（機器記号）を、画面右側のリストから選択します。
台数
台数を入力します。
制御等の有無
在室検知
在室検知制御があればプルダウンリストから選択します。
明るさ検知
明るさ検知制御があればプルダウンリストから選択します。
タイムスケジュール
タイムスケジュール制御があればプルダウンリストから選択します。
初期照度補正
初期照度調整制御があればプルダウンリストから選択します。
リスト（画面右）
器具選択リスト
画面右側の器具選択リストで機器番号を選択し、 “＜”ボタンを押すと左側の入力画面に選択した内容が表示されます。
また、選択された照明器具の設置済み累計台数が、チェック用として表示されます。
