作図

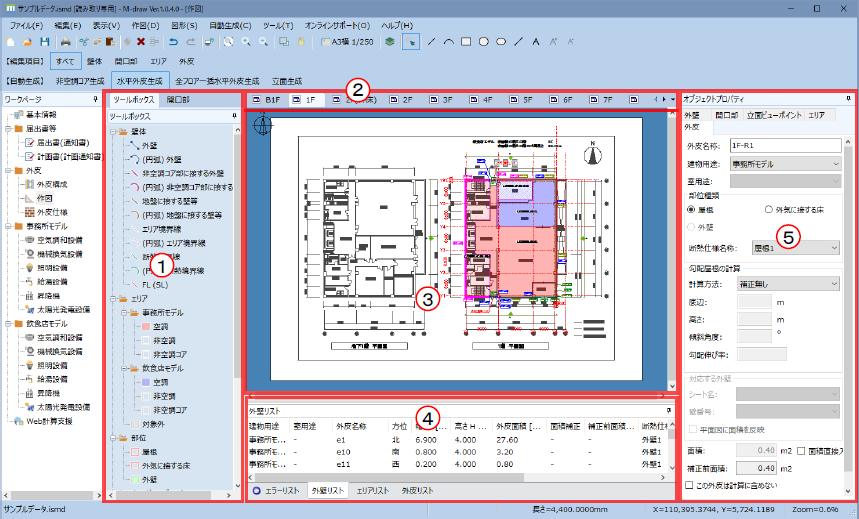

作図をする画面です。
①ツールボックス／開口部
ツールボックス
計算に必要な図形入力モードを選択するウィンドウです。
(ツールボックスウィンドウを参照)
開口部
開口部の配置ウィンドウです。
配置したい開口部・日除けをリストから選択します。
②シートタブ
作図画面の作成、表示切り替えを行うシートです。
③作図画面
作図画面の内容です。
平面図、立面図を表示する領域です。
④リストウィンドウ
作図画面に入力した結果の各種リストを表示、選択するウィンドウです。
それぞれの詳細は以下をご参照ください。
⑤オブジェクトプロパティウィンドウ
作図画面で選択されている図形(オブジェクト)の詳細を表示、変更するウィンドウです。
(オブジェクトプロパティウィンドウを参照)
