換気機器や空調機器のメーカーや機器種類をまとめて変更できる「メーカー・機器種類の一括変更」ダイアログについて説明します。
全体概要
換気系統および空調系統ごとに、メーカーや機器種類、シリーズを一括変更できるダイアログです。
［ホームメニュー］-［メーカー・機器種類の一括変更］から呼び出します。
換気の表示

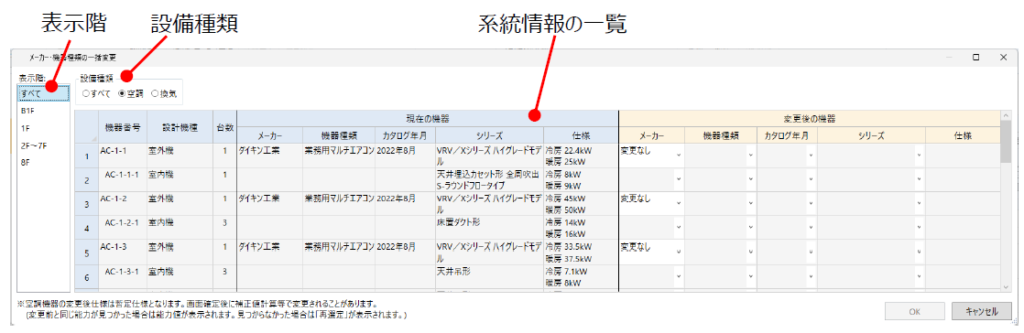

空調の表示
表示切替
表示階
表示階にて、選択した階に所属する系統で一覧を切り替えることが可能です。
また、「すべて」を選択した場合はすべての系統が表示対象となります。
設備種類
設備種類にて、一覧に表示する系統を切り替えることが可能です。
また、「すべて」を選択した場合はすべての系統が表示対象となります。
系統情報の一覧
換気の表示
「換気機器選定」画面で入力した系統および機器情報が表示されます。

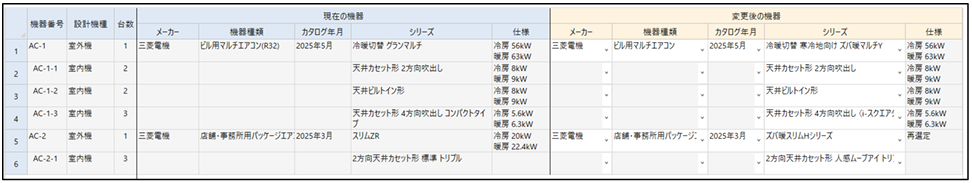

空調の表示
変更方法
換気機器の場合
手順1）ダイアログを開く
「メーカー・機器種類の一括変更」ダイアログを開きます。
手順2）メーカー選択
変更後の機器にてメーカーを選択します。
メーカーを変更すると、最新のメーカーカタログより現在の機器に近いシリーズが初期選択されます。
シリーズを選択すると、選択したシリーズ内で現在の機器と同等能力または 1 ランク上の能力の機器が選定されます。
手順3）確定
「OK」ボタンを押して、確認メッセージで「はい」を選択すると［変更後の機器］の設定内容で一括変更が行われます。
空調機器の場合
手順1）ダイアログを開く
「メーカー・機器種類の一括変更」ダイアログを開きます。
手順2）メーカー選択
変更後の機器にてメーカーを選択します。
メーカーを変更すると、最新のメーカーカタログより現在の機器に近いシリーズが初期選択されます。
シリーズを選択すると、選択したシリーズ内で現在の機器と同等能力または 1 ランク上の能力の機器が選定されます。
手順3）確定
「OK」ボタンを押して、確認メッセージで「はい」を選択すると［変更後の機器］の設定内容で一括変更が行われます。
変更内容を他系統に複写
換気機器の場合
右クリックメニューの「変更内容を他系統に複写」にて、［変更後の機器］の設定内容を他系統に複写することができます。
複写対象はコピー対象の［現在の機器］が一致する系統が対象となります。
手順1）右クリックメニュー「変更内容を他系統に複写」
コピー対象の行のいずれかのセル上で、［右クリック］-［変更内容を他系統に複写］をクリックします。
手順2）確定
「変更内容を他系統に複写」ダイアログが表示されます。
「OK」ボタンを押すとコピー対象の［変更後の機器］の内容が複写対象の［変更後の機器］に反映されます。
空調機器の場合
右クリックメニューの「変更内容を他系統に複写」にて、［変更後の機器］の設定内容を他系統に複写することができます。
複写対象はコピー対象の［現在の機器］が一致する系統が対象となります。
なお、室内機の構成は一覧の並び順通りである必要はありません。
手順1）右クリックメニュー「変更内容を他系統に複写」
コピー対象の行のいずれかのセル上で、［右クリック］-［変更内容を他系統に複写］をクリックします。
なお、右クリックする行は［設計機種］が「室外機」、「室内機」のいずれのかの行であっても結果は変わりません。
手順2）確定
「変更内容を他系統に複写」ダイアログが表示されます。
「OK」ボタンを押すとコピー対象の［変更後の機器］の内容が複写対象の［変更後の機器］に反映されます。
