メーカーカタログから換気機器を選定する「換気機器の選定」ダイアログについて説明します。
全体概要
メーカーカタログの換気機器情報を絞り込み、選定するためのダイアログです。
設計風量や設計静圧で絞り込むことができます。
項目説明
換気系統情報
「換気機器選定」画面の選択中の換気選定情報が表示されます。
選定タブ
換気機器の選定は［選定］タブで行います。
項目説明
機器リスト
システムメーカー
換気機器システムの機器メーカー一覧が表示されます。
機器種類
システムメーカーで選択したメーカーの機器種類一覧が表示されます。
カタログ年月
システムメーカー、機器種類で選択した機器のカタログ年月一覧が表示されます。
機器ツリー
システムメーカー、機器種類、カタログ年月から選択されたカタログの機器一覧が表示されます。
また、表示される機器一覧は設計機種によって異なります。
機器仕様リスト
機器リストで選択した機器の機器仕様一覧が表示されます。
製品情報
商品情報が存在する場合、クリックでメーカー仕様サイトが表示可能です。
機器選定方法
手順1）機器選択
機器リストから機器を選択します。
手順2）機器仕様選択
機器仕様リストから機器仕様を選択します。
手順3）確定
［OK］ボタンをクリックすると、換気系統情報に選定した機器が登録されます。

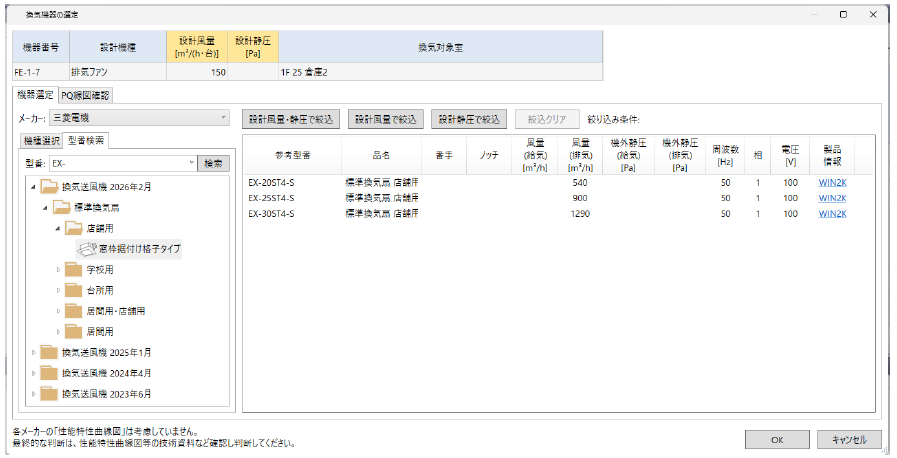

形番検索による機器選定
「換気機器の選定」ダイアログの［機器選定］タブでは、「機種選択」タブで機器ツリーから選ぶほかに、「型番検索」タブで型番から機器を探すことができます。
手順１
［選定］タブで「メーカー」を選択し、「型番検索」タブをクリックします。
手順２
「型番:」に型番の一部または全部を入力し、［検索］ボタンをクリックします。
Enterキーを押しても検索できます。
手順３
型番に一致する機器だけが機器ツリーに表示され、最初に見つかった機器が選択された状態になります。
機器を選択すると、機器仕様リストに機器仕様の一覧が表示されます。
手順４
機器仕様リストから機器仕様を選択し、［OK］ボタンをクリックします。
PQ線図確認タブ
PQ線図の登録は［PQ線図確認］タブで行います。
登録方法

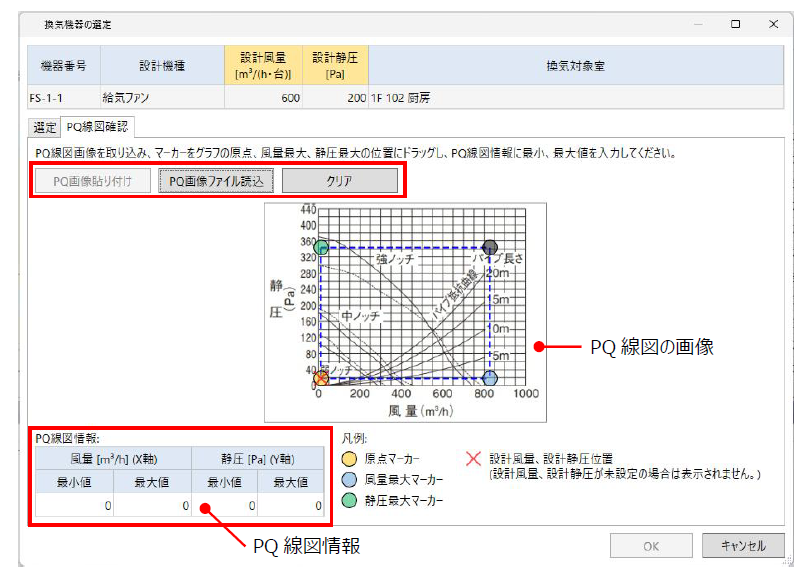

手順１
［PQ画像貼り付け］ボタンで事前にコピーした PQ 画像を貼り付けるか、［PQ画像ファイル読込］ボタンからPQ画像を読み込みます。
なお、［クリア］ボタンはPQ画像をクリアします。
手順２
読み込んだPQ線図の画像上のマーカーをマウスでドラッグし、PQ線図のグラフに合わせて配置します。
なお、マーカーを選択した状態で、キーボードの上下左右キーで移動することも可能です。
手順３
読み込んだPQ線図の風量および静圧の最小値・最大値をPQ線図情報に入力すると、換気系統情報の設計風量および設計静圧に基づき、該当する位置がグラフ上に表示されます。
手順４
［OK］ボタンをクリックすると、換気系統情報に設定したPQ線図が登録されます。

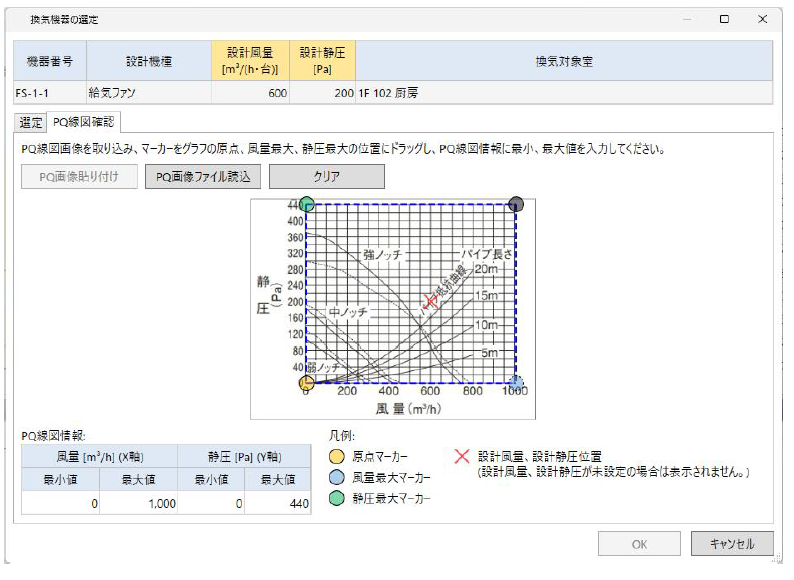

PQ線図の設定例
PQ線図を読み込んだ後、マーカーを風量の0と1000、静圧の0と440に配置して、PQ線図情報の風量の最大値を1000、静圧の最大値を440に設定した例になります。
