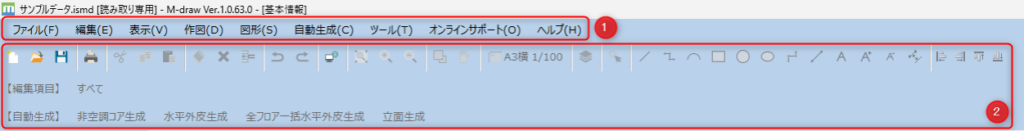

以下画像の①がメニュー、②がツールバーです。
各機能について説明します。

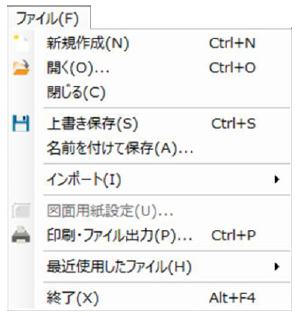

［ファイル］メニュー

新規作成(N)

新規に案件ファイルを作成します。

開く(O)…

既存の案件ファイルを開きます。

閉じる(C)

処理中の案件ファイルを閉じます。

上書き保存(S)

処理中の案件ファイルを上書き保存します。
新規作成ファイルの場合は、[名前を付けて保存]ダイアログボックスが表示されます。

名前を付けて保存(A)…

処理中の案件ファイルを別のファイル名で保存します。

インポート(I)

意匠背景図のインポート[シート名](B)…

インポート(I) にマウスポインタを合わせると、[意匠背景図のインポート]メニューが表示され、選択すると[意匠背景図のインポート]ダイアログボックスが表示。
（意匠背景図のインポートダイアログボックスを参照)

図面用紙設定(U)…

[図面用紙設定]ダイアログボックスを表示します。
(図面用紙設定ダイアログボックスを参照)

印刷･Excelファイル出力(P)…

[印刷・Excelファイル出力]ダイアログボックスを表示します。
(印刷・ファイル出力ダイアログボックスを参照)

最近使用したファイル(H)

マウスポインタを合わせると、最近使用したファイルが表示されます。その表示のクリアは、[オプション]ダイアログボックスの全般タブで行えます。

終了(X)

プログラムを終了します。

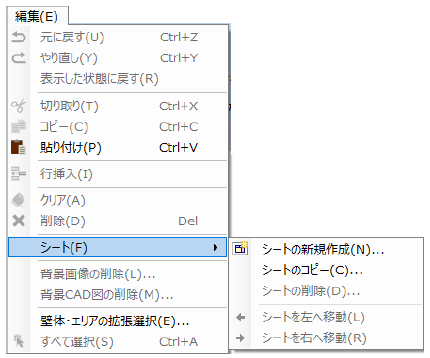

［編集］メニュー

元に戻す(U)

直前に行った編集を元に戻します。

やり直し(Y)

直前の「元に戻す」を取り消します。

表示した状態に戻す(R)

各ワークページを表示時の情報に戻します。

切り取り(T)

選択した範囲をクリップボードにコピーしてから削除します。

コピー(C)

選択した範囲をクリップボードにコピーします。

貼り付け(P)

選択した範囲にコピーしたデータを上書きで貼り付けます。

行挿入(I)

選択した行数分、空行を挿入します。

クリア(A)

選択した範囲をクリアします。

削除(D)

選択した範囲を削除します。

シート(F)

シートの新規作成(N)…

[シートの新規作成]ダイアログボックスを表示します。
(シートの詳細、シートの新規作成ダイアログボックスを参照)

シートのコピー(C)…

表示中の作図画面を次のシートにコピーします。

シートの削除(D)…

表示中の作図画面を削除します。

シートを左へ移動(L)

表示中の作図画面シートを左に1つ移動します。

シートを右へ移動(R)

表示中の作図画面シートを右に1つ移動します。

背景画像の削除(L)…

表示中の作図画面の背景画像データを削除します。

背景CAD図の削除(M)…

表示中の作図画面の背景CAD図データを削除します。

壁体・エリアの拡張選択(E)…

[壁体・エリアの拡張選択]ダイアログボックスを表示します。
(壁体・エリアの拡張選択ダイアログボックスを参照)

すべて選択(S)

複数の項目をすべて選択します。

補足

使用可能なメニューの制限

元に戻す(U)、やり直し(Y)、シートメニューは、「作図」ワークページでのみ使用可能です。

表示した状態に戻す(R)は、「外皮構成」ワークページ、各設備ワークページでのみ使用可能です。

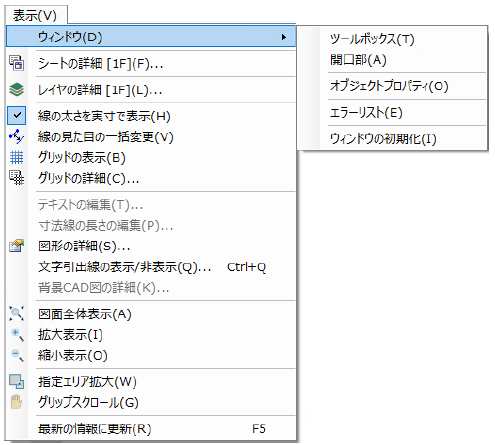

［表示］メニュー

ウィンドウ(D)

ツールボックス(T)

[ツールボックス]ウィンドウが隠れている場合に表示します。

開口部(A)

[開口部]ウィンドウが隠れている場合に表示します。

オブジェクトプロパティ(O)

[オブジェクトプロパティ]ウィンドウが隠れている場合に表示します。

エラーリスト(E)

[エラーリスト]ウィンドウが隠れている場合に表示します。

ウィンドウの初期化( I )

[ツールボックス][オブジェクトプロパティ][エラーリスト]を初期状態に戻します。

シートの詳細[シート名](F)…

[シートの詳細[シート名]]ダイアログボックスを表示します。
(シートの詳細、シートの新規作成ダイアログボックスを参照)

レイヤの詳細[シート名] (L)…

[レイヤの詳細[シート名]]ダイアログボックスを表示します。
(レイヤの詳細ダイアログボックスを参照)

線の太さを実寸で表示(H)

すべての図形の線の太さを実際の寸法で表示します。
チェックを外すと線の太さを1ピクセルで表示します。

線の見た目の一括変更(V)

全シートの外壁、非空調コア部に接する外壁、地盤に接する壁等、寸法線の見た目の太さや端点スタイルを一括で反映します。
(線の見た目の一括変更ダイアログボックスを参照）

グリッドの表示(B)

グリッドの表示、非表示を切り替えます。

グリッドの詳細(C)…

[グリッドの詳細]ダイアログボックスを表示します。
(グリッドの詳細ダイアログボックスを参照)

テキストの編集(T)…

[テキストの編集]ダイアログボックスを表示します。
(テキストの編集ダイアログボックスを参照)

寸法線の長さの編集(P) …

[寸法線の長さの編集]ダイアログボックスを表示します。
(寸法線の長さの編集ダイアログボックスを参照)

図形の詳細(S)…

[図形の詳細]ダイアログボックスを表示します。
(図形の詳細ダイアログボックスを参照)

文字引出線の表示/非表示(Q)

文字引出線の表示、非表示を切り替えます。
※外壁、非空調コア部に接する外壁、開口部、エリア、外皮、テキストで使用可能です。

背景CAD図の詳細(K)…

[背景CAD図の詳細]ダイアログボックスを表示します。
([図形の詳細] ダイアログボックスを参照) 図面全体表示(A) 平面図の用紙サイズエリアを全体表示します。

拡大表示( I )

画面中央を基準に現在の拡大率を2倍にします。

縮小表示(O)

画面中央を基準に現在の拡大率を1/2倍にします。

指定エリア拡大(W)

拡大したいエリアの対角線上の2点を指定するモードになります。
指定すると、エリアが画面領域内で最大に拡大されます。

グリップスクロール(G)

画面をつかんでスクロールできるモードになります。
右クリックか[ESC]キーでモードを終了します。

［作図］メニュー

選択(S)

入力されている図形を操作する選択モードにします。(選択モードを参照)

単線

単線図形の連続作図モードにします。(各図形の作図モードを参照)

折線

折線図形の連続作図モードにします。(各図形の作図モードを参照)

円弧

円弧図形の作図モードにします。(各図形の作図モードを参照)

長方形

長方形図形の作図モードにします。(各図形の作図モードを参照)

円

円図形の作図モードにします。(各図形の作図モードを参照)

楕円

楕円図形の作図モードにします。(各図形の作図モードを参照)

ポリライン

ポリライン図形の作図モードにします。(各図形の作図モードを参照)

寸法線

寸法線図形の作図モードにします。(各図形の作図モードを参照)

テキスト

テキスト図形の作図モードにします。(各図形の作図モードを参照)

図形スナップの設定(N)…

[図形スナップの設定]ダイアログボックスを表示します。(図形スナップの設定ダイアログボックスを参照)

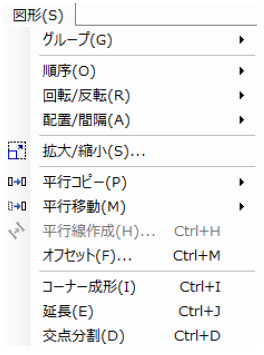

［図形］メニュー

グループ(G)

グループ化(G)

選択されている図形を1つの図形にまとめます。

グループ解除(U)

グループ化されている図形を解除します。

順序(O)

最前面に移動(F)

選択されている図形を前面に移動します。

テキストのみ最前面に移動(T)

選択されている図形でテキスト図形のみを前面に移動します。

最背面に移動(B)

選択されている図形を背面に移動します。

回転/反転(R)

左90度回転(L)

選択されている図形の図形基点を中心に左に90度回転させます。

右90度回転(R)

選択されている図形の図形基点を中心に右に90度回転させます。

角度の設定( I )

選択されている図形の図形基点を中心に右に指定角度回転させます。

左右反転(H)

選択されている図形の図形基点Xを中心に左右反転させます。

上下反転(V)

選択されている図形の図形基点Yを中心に上下反転させます。

配置/間隔(A)

左揃え(L)

複数選択されている図形中の最左点に揃うように移動します。

右揃え(R)

複数選択されている図形中の最右点に揃うように移動します。

上揃え(T)

複数選択されている図形中の最上点に揃うように移動します。

下揃え(B)

複数選択されている図形中の最下点に揃うように移動します。

拡大/縮小(S)…

[拡大/縮小]ダイアログボックスを表示します。
(図形の拡大/縮小ダイアログボックスを参照)

平行コピー(P)

左方向へコピー(L)…	[図形の平行コピー]ダイアログボックスを表示します。 (図形の平行コピーダイアログボックスを参照)
右方向へコピー(R)…
上方向へコピー(U)…
下方向へコピー(B)…

平行移動(M)

左方向へ移動(L)…	[図形の平行移動]ダイアログボックスを表示します。 (図形の平行移動ダイアログボックスを参照)
右方向へ移動(R)…
上方向へ移動(U)…
下方向へ移動(B)…

平行線作成(H)…

[平行線作成]ダイアログボックスを表示します。
(図形のオフセット]ダイアログボックスを参照)

オフセット(F)…

[図形のオフセット]ダイアログボックスを表示します。
(図形のオフセットダイアログボックスを参照)

コーナー成形( I )

離れている2本の線を延長し、コーナー(角)とします。

延長(E)

離れている2本の線のうち、短い線(延長線)を長い線(境界線)まで延長します。

交点分割(D)

交差している線を、交点で分割します。

補足

使用可能なメニューの制限

平行線作成(H)…、コーナー成形( I )、延長(E)、交点分割(D)は、円弧（同士）の場合対象外です。

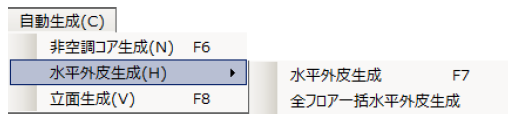

［自動生成］メニュー

非空調コア生成(N)

非空調コア生成を行います。

水平外皮生成(H)

水平外皮生成

水平外皮生成を行います。

全フロア一括水平外皮生成

全フロアを一括して水平外皮生成を行います。

立面生成(V)

立面生成を行います。
立面生成するシートで選択すると、[立面生成]ダイアログボックスを表示します。
(立面生成ダイアログボックスを参照)

注意

計算実行後の注意

生成メニューはすべて、計算を行うと元に戻すことはできません。

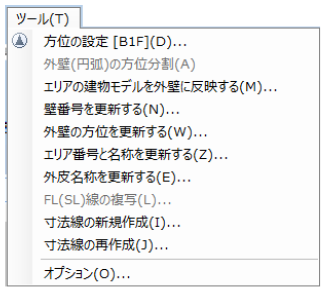

［ツール］メニュー

方位の設定[シート名](D)…

[方位の設定[シート名]]ダイアログボックスを表示します。
(方位の設定ダイアログボックスを参照)

外壁(円弧)の方位分割(A)

方位角を元に、外壁(円弧)の方位を分割します。

エリアの建物モデルを外壁に反映する(M)…

エリアの建物モデルを外壁に反映します。

壁番号を更新する(N)…

外壁の壁番号を、シートの最も左上の外壁を１番として採番、更新します。

外壁の方位を更新する(W)…

外壁の方位を更新します。
※更新する場合は、エリアを先に設定してください。

エリア番号と名称を更新する(Z)…

エリア番号と名称を更新します。

外皮名称を更新する(E)…

外皮の名称を更新します。

FL(SL)線の複写(L) …

FL(SL)線を複写します。

寸法線の新規作成(I) …

建物の外壁（非空調コアに接する外壁含む）に対し、寸法線の生成を自動で行います。
(寸法線の新規作成ダイアログボックスを参照)

寸法線の再作成(J) …

建物の外壁（非空調コアに接する外壁含む）に対し、寸法線の再生成を自動で行います。
(寸法線の新規作成ダイアログボックスを参照)

オプション(O)…

[オプション]ダイアログボックスを表示します。
（オプションダイアログボックスを参照）

補足

使用可能なメニューの制限

エリアの建物モデルを外壁に反映する(M)…、外壁の方位を更新する(W)…、エリア番号と名称を更新する(Z)…は、シート区分が平面図の場合のみ選択可能です。

外皮名称を更新する(E)…は平面図のみ実行可能です。

［オンラインサポート］メニュー

オンラインサポート

弊社お客様メニューのM-drawオンラインサポートページを開きます。

［ヘルプ］メニュー

操作マニュアル(M)

操作マニュアルを表示します。

ユーザーズガイドの表示(N)

ユーザーズガイドを表示します。

修正履歴(D)

修正履歴を表示します。

トータルサポートサイトを表示(W)

弊社のトータルサポートサイトを開きます。

バージョン情報(A)

[バージョン情報]ダイアログボックスを表示します。
(バージョン情報を参照)

補足

利用環境

オンラインサポートおよびヘルプメニューのご利用には、インターネットへのアクセス環境が必要です。

ツールバー

メニューの中で主に使用するコマンドをワンクリックで実行できるボタンです。
常にすべてが使用可能なわけではなく、状況に応じて使用可能/不可能が変化するボタンがあります。
その変化は対応するメニューと連動しています。

1行目

アイコン	名前	メニューまたは機能説明
	新規作成	[ファイル(F)]-[新規作成(N)]
	開く	[ファイル(F)]-[開く(O)…]
	上書き保存	[ファイル(F)]-[上書き保存(S)]
	印刷・Excelファイル出力	[ファイル(F)]-[印刷・Excelファイル出力(P)…]
	切り取り	[編集(E)]-[切り取り(T)]
	コピー	[編集(E)]-[コピー(C)]
	貼り付け	[編集(E)]-[貼り付け(P)]
	クリア	[編集(E)]-[クリア(A)]
	削除	[編集(E)]-[削除(D)]
	行挿入	[編集(E)]-[行挿入(I)]
	元に戻す	[編集(E)]-[元に戻す(U)]
	やり直し	[編集(E)]-[やり直し(R)]
	オンラインサポート	[オンラインサポート(O)] -[オンラインサポート]
	図面全体表示	[表示(V)]-[図面全体表示(A)]
	拡大表示	[表示(V)]-[拡大表示(I)]
	縮小表示	[表示(V)]-[縮小表示(O)]
	指定エリア拡大	[表示(V)]-[指定エリア拡大(W)]
	グリップスクロール	[表示(V)]-[グリップスクロール(G)]
	図面用紙設定	[ファイル(F)]-[図面用紙設定(U)…] 設定した用紙情報、図面スケールが表示されます。
	レイヤの詳細	[表示(V)]-[レイヤの詳細(L)…]
	選択	[作図(D)]-[選択(S)]
	単線	[作図(D)]-[単線]
	折線	[作図(D)]-[折線]
	円弧	[作図(D)]-[円弧]
	長方形	[作図(D)]-[長方形]
	円	[作図(D)]-[円]
	楕円	[作図(D)]-[楕円]
	ポリライン	[作図(D)]-[ポリライン]
	寸法線	[作図(D)]-[寸法線]
	テキスト	[作図(D)]-[テキスト…]
	フォントサイズの拡大	フォントサイズを拡大します。
	フォントサイズの縮小	フォントサイズを縮小します。
	線の見た目の一括変更	[表示(V)]-[線の見た目の一括変更(V)] 壁の見た目線の太さや端点スタイルを一括変更します。
	左揃え	[図形(S)]-[配置/間隔(A)]-[左揃え(L)]
	右揃え	[図形(S)]-[配置/間隔(A)]-[右揃え(R)]
	上揃え	[図形(S)]-[配置/間隔(A)]-[上揃え(T)]
	下揃え	[図形(S)]-[配置/間隔(A)]-[下揃え(B)]

2行目【編集項目】

項目	説明
すべて	作図画面上の全ての項目について、選択と編集が可能になります。
壁体	作図画面上の壁体のみ、選択と編集が可能になります。
開口部	作図画面上の開口部のみ、選択と編集が可能になります。
エリア	作図画面上のエリアのみ、選択と編集が可能になります。
外皮	作図画面上の外皮のみ、選択と編集が可能になります。

3行目【自動生成】

項目	説明
非空調コア生成	[自動生成(C)]-[非空調コア生成(N)]
水平外皮生成	[自動生成(C)]-[水平外皮生成(H)]-[水平外皮生成]
全フロア一括水平外皮生成	[自動生成(C)]-[水平外皮生成(H)]-[全フロア一括水平外皮生成]
立面生成	[自動生成(C)]-[立面生成(V)]
